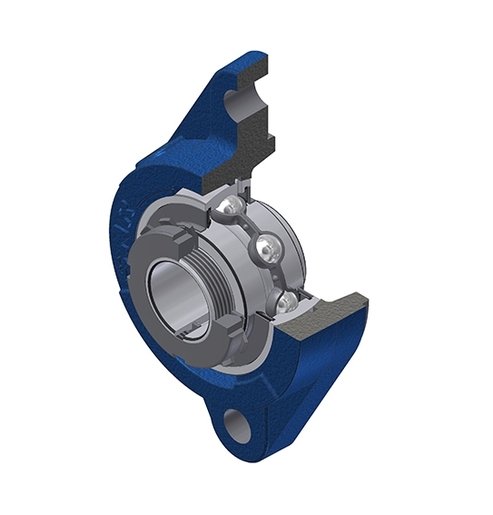

Graugussgehäuse, Lagereinsatz mit Spannhülsenbefestigung, Dichtung mit Schleuderscheibe.
Abweichung von der Abbildung: Bei einigen Größen können die Lagereinsätze über die Montagefläche des Gehäuses hinausragen.
Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.
Dieses Kit enthält folgende Referenz(en)
- UK205G2H
- FLZ205
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information

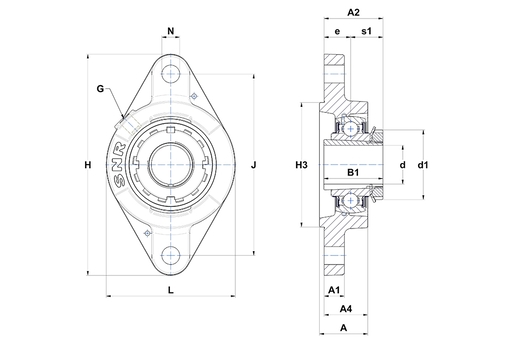

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| A - Gehäusehöhe | 32,5 mm |
| A1 - Gehäusefußhöhe/Flanschhöhe | 12 mm |
| A2 - Gesamthöhe ab Montagefläche | 37,5 mm |
| A4 - Gehäusehöhe ab Montagefläche | 29 mm |
| B - Breite des Innenrings | 21 mm |
| B1 - Gesamtbreite Innenring | 35 mm |
| d - Wellendurchmesser | 20 mm |
| d1 - Durchmesser Exzenterring/Nutmutter | 38 mm |
| e - Abstand Montagefläche zu Lagermitte | 19 mm |
| G - Schmiernippel | R1/8" |
| H - Länge, Breite oder Durchmesser des Gehäuses | 124 mm |
| H3 - Zentrierdurchmesser | 60 mm |
| J - Abstand der Montagebohrungen | 99 mm |
| L - Gehäusebreite/Durchmesser | 70 mm |
| N - Abmessung der Montagebohrung | 11,5 mm |
| s1 - Abstand Mutter zur Mitte der Lagerlaufbahn | 18,5 mm |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 14 kN |
| C0 - Statische Tragzahl | 7,88 kN |
| Betriebstemperatur min | -20 °C |
| Betriebstemperatur max | 100 °C |
| ANDERE EIGENSCHAFTEN | |
|---|---|
| Masse | 0,74 kg |
| Spannhülse | H2305 |
