Gehäuselagereinheiten

UKPE218H - SNR

UKPE218H

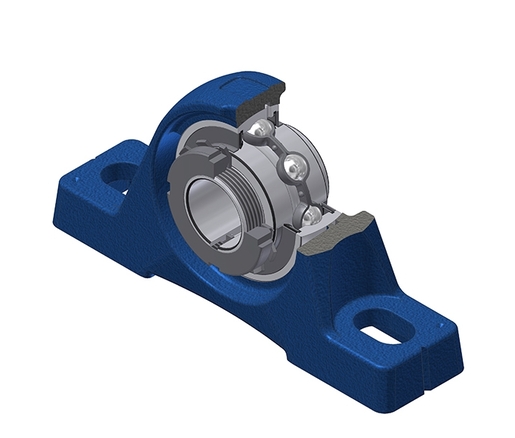

Graugussgehäuse, Lagereinsatz mit Spannhülsenbefestigung, Dichtung mit Schleuderscheibe

Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.

Dieses Kit enthält folgende Referenz(en)

Documentation

Product information

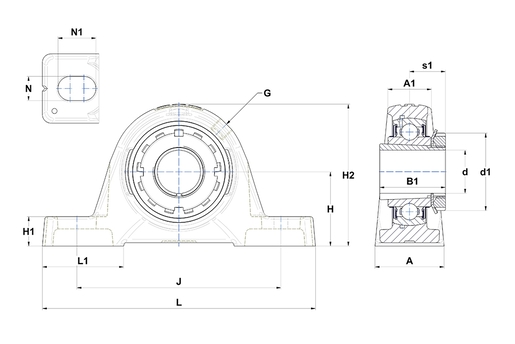

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
A - Gehäusebreite85 mm
A1 - Breite der Gehäuseoberseite55 mm
B - Breite des Innenrings48 mm
d - Wellendurchmesser80 mm
d1 - Durchmesser Exzenterring/Nutmutter120 mm
G - SchmiernippelR1/8"
H - Abstand Montagefuß zu Mittellinie101,6 mm
H1 - Höhe des Gehäusefußes35 mm
H2 - Höhe des Gehäuses200 mm
J - Abstand der Montagebohrungen268 mm
L - Gehäuselänge330 mm
L1 - Länge Gehäusefuß99 mm
N - Abmessung der Montagebohrung27 mm
N1 - Länge Montagebohrung35 mm
s1 - Abstand Mutter zur Mitte der Lagerlaufbahn42 mm
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl96 kN
C0 - Statische Tragzahl71,5 kN
Betriebstemperatur min-20 °C
Betriebstemperatur max100 °C
ANDERE EIGENSCHAFTEN
Masse13,62 kg
SpannhülseH2318
