Gehäuselagereinheiten

USFLZ205-16T20 - SNR

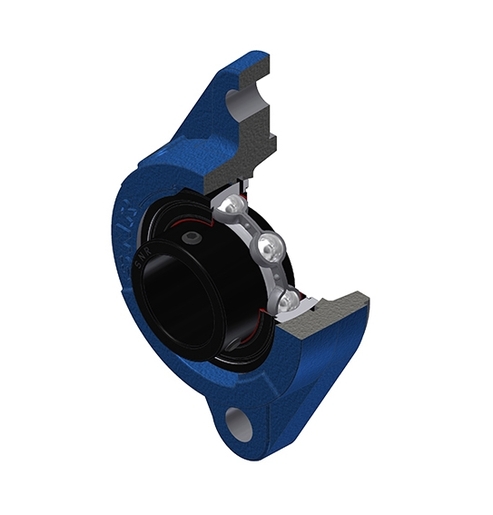

USFLZ205-16T20

Graugussgehäuse, Lagereinsatz mit Gewindestiften am Innenring, Einlippendichtung, für Hochtemperaturanwendungen

Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.

Dieses Kit enthält folgende Referenz(en)

Documentation

Product information

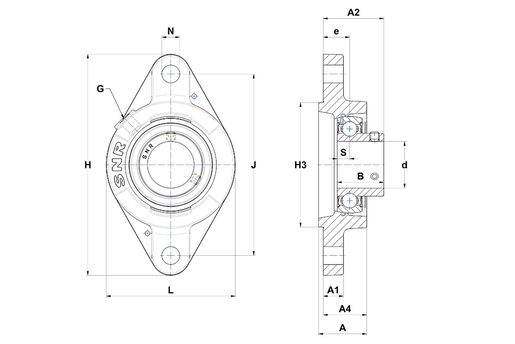

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
A - Gehäusehöhe32,5 mm
A1 - Gehäusefußhöhe/Flanschhöhe12 mm
A2 - Gesamthöhe ab Montagefläche38,5 mm
A4 - Gehäusehöhe ab Montagefläche29 mm
B - Breite des Innenrings27 mm
d - Wellendurchmesser25,4 mm
e - Abstand Montagefläche zu Lagermitte19 mm
G - SchmiernippelR1/8"
H - Länge, Breite oder Durchmesser des Gehäuses124 mm
H3 - Zentrierdurchmesser60 mm
J - Abstand der Montagebohrungen99 mm
L - Gehäusebreite/Durchmesser70 mm
N - Abmessung der Montagebohrung11,5 mm
S - Abstand Stirnseite/Lagermitte7,5 mm
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl14 kN
C0 - Statische Tragzahl7,88 kN
Betriebstemperatur min-20 °C
Betriebstemperatur max200 °C
ANDERE EIGENSCHAFTEN
Masse0,66 kg
Empfohlenes Anziehmoment Gewindestift3,7 N-m
