Graugussgehäuse, Lagereinsatz mit Gewindestiften am Innenring, Einlippendichtung, für Hochtemperaturanwendungen.

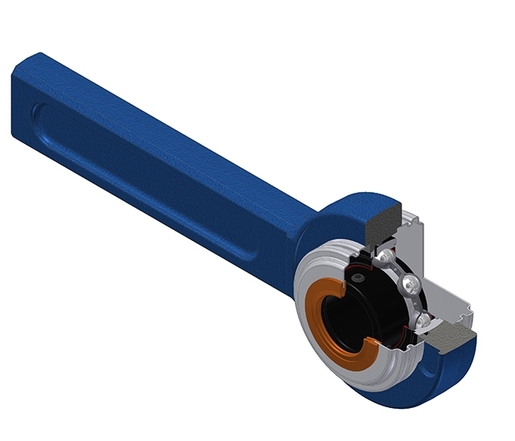

In der Abbildung sind die Lagereinheiten mit einem offenen und einem geschlossenen Deckel dargestellt. Das von Ihnen gewählte Produkt ist mit zwei offenen Deckeln ausgestattet.
Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.
3D-Datei
Technisches Datenblatt

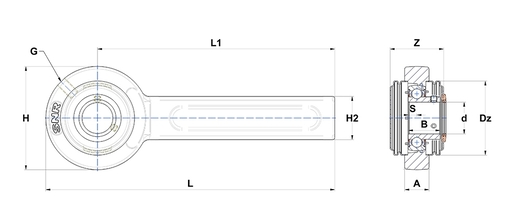

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| A - Gehäusebreite | 21 mm |
| B - Breite des Innenrings | 22 mm |
| d - Wellendurchmesser | 17 mm |
| Dz - Durchmesser Schutzkappe | 46 mm |
| G - Schmiernippel | R1/8" |
| H - Länge, Breite oder Durchmesser des Gehäuses | 78 mm |
| H2 - Höhe/Breite des Gehäuses | 41 mm |
| L - Gehäuselänge | 264 mm |
| L1 - Abstand der Befestigungsstirnfläche zur Lagermitte | 225 mm |
| S - Abstand Stirnseite/Lagermitte | 6 mm |
| Z - Breite über Abdeckungen | 42,1 mm |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 9,55 kN |
| C0 - Statische Tragzahl | 4,78 kN |
| Betriebstemperatur min | -20 °C |
| Betriebstemperatur max | 200 °C |
| ANDERE EIGENSCHAFTEN | |
|---|---|
| Spannrahmen 2 | SPR11 |
| Spannrahmen 3 | SPR12 |
| Spannrahmen 4 | SPR14 |
| Masse | 1,646 kg |
