21317VMK - SNR

21317VMK

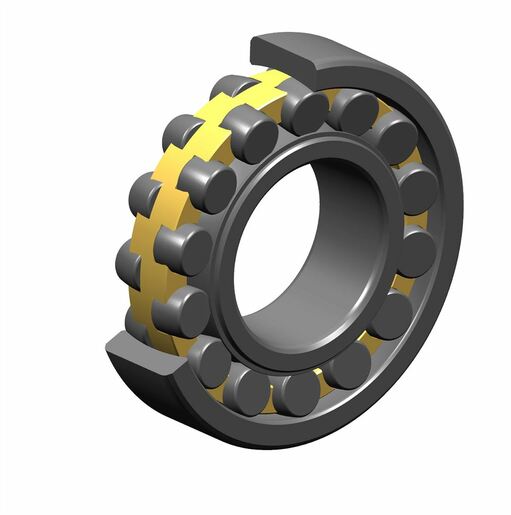

Rodamiento a rótula sobre dos hileras de rodillos, jaula maciza monobloque mecanizada, diámetro interior cónico 1:12

El rodamiento de dos hileras de rodillos a rótula está diseñado para soportar cargas importantes y defectos de alineación. Este tipo de rodamiento de rodillos se adapta muy bien a condiciones de funcionamiento severas: régimen de choques o de vibraciones (machacadoras, tapices vibratorios, manutención pesada,....) Con ULTAGE, NTN-SNR ofrece en estándar prestaciones de resistencia y duración inigualables.

Descargas

Fichero CAD

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

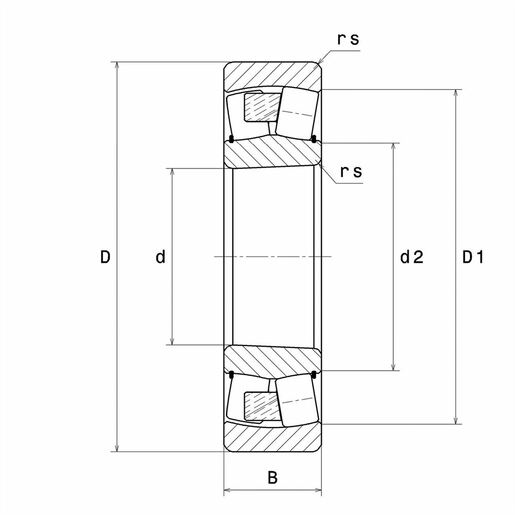

CARACTERÍSTICAS TÉCNICAS

d 85 mm
D 180 mm
B 41 mm
D1 153,1 mm
rs min 3 mm
Número de agujeros de lubricación 0
b 0 mm
k 0 mm
Referencia del manguito asociado H317
Coef (e) 0.23
Y1 2.99
Y2 4.46
Y0 2.93
Clase de Juego Radial CN
Peso 5,16 kg
Marca SNR
Product classification image

PRESTACIONES

Capacidad de carga dinámica (C) 341 kN
Capacidad de carga estática (C0) 344 kN
Carga límite de fatiga (Cu) 38,4 kN
Nref 3600 tr/min
Nlim 4600 tr/min
Temperatura mínima (Tmin) -40 °C
Temperatura máxima (Tmax) 200 °C

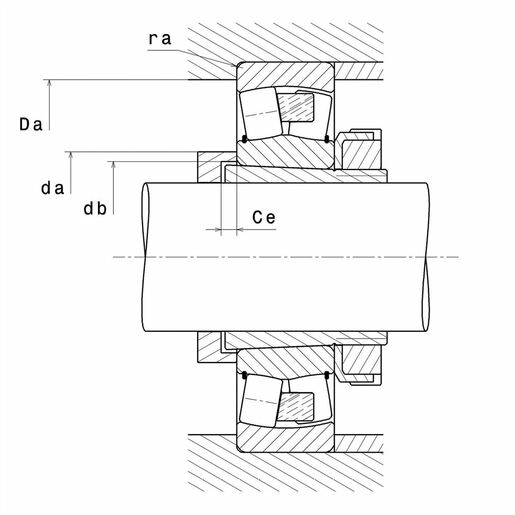

DEFINITION DE EYES Y APOYOS

da max 0 mm
da min 99 mm
db min 91 mm
Ce min 7 mm
Da max 166 mm
ra max 2,5 mm
