22309EF801 - SNR

22309EF801

Rodamiento a rótula sobre dos hileras de rodillos, para aplicaciones vibrantes, jaula maciza monobloque mecanizada, ranura y agujeros de lubricación sobre anillo exterior, juego clase C3 especial

product label

El rodamiento de dos hileras de rodillos a rótula está diseñado para soportar cargas importantes y defectos de alineación. Este tipo de rodamiento de rodillos se adapta muy bien a condiciones de funcionamiento severas: régimen de choques o de vibraciones (machacadoras, tapices vibratorios, manutención pesada,....) Con ULTAGE, NTN-SNR ofrece en estándar prestaciones de resistencia y duración inigualables.

Descargas

Fichero CAD

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

CARACTERÍSTICAS TÉCNICAS

d 45 mm
D 100 mm
B 36 mm
d2 58 mm
D1 85,8 mm
rs min 1,5 mm
Número de agujeros de lubricación 3 ou 4
b 6,43 mm
k 3 mm
Coef (e) 0.36
Y1 1.9
Y2 2.83
Y0 1.86
Clase de Juego Radial C3 Special
Peso 1,369 kg
Marca SNR

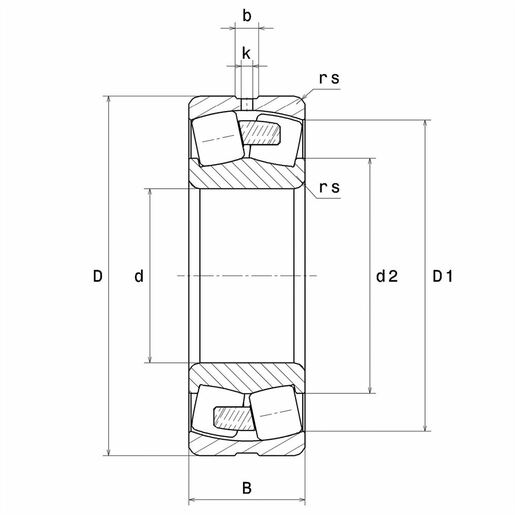

Product classification image

PRESTACIONES

Capacidad de carga dinámica (C) 206 kN
Capacidad de carga estática (C0) 187 kN
Carga límite de fatiga (Cu) 22,8 kN
Nref 5300 tr/min
Nlim 6700 tr/min
Temperatura mínima (Tmin) -40 °C
Temperatura máxima (Tmax) 200 °C

DEFINITION DE EYES Y APOYOS

da max 0 mm
da min 54 mm
Da max 91 mm
ra max 1,5 mm
Product classification image
Calcul factors image
