6003ZNR - NTN

6003ZNR

Rodamiento rígido de bolas, contacto radial, jaula de chapa, ranura y segmento de retención sobre diámetro exterior, deflector en un lado

El rodamiento rigido de una hilera de bolas es el más popular. Está disponible en un amplio abanico dimensional y se presenta bajo un gran número de opciones posibles: estanquidades con deflectores o juntas, presencia de un segmento de retención, juegos variados, varios tipos de jaulas,....

Descargas

Fichero CAD

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

CARACTERÍSTICAS TÉCNICAS

d 17 mm
D 35 mm
B 10 mm
a min 1,9 mm
a max 2,06 mm
Ca min 2,92 mm
Ca max 3,18 mm
rs min 0,3 mm
rNs min 0,3 mm
D3 max 33,17 mm
b min 1,35 mm
b max 1,65 mm
r0 max 0,4 mm
D4 max 39,7 mm
f 1,12 mm
Referencia del segmento de retención R35
Clase de Juego Radial CN
Peso 0,039 kg
Marca NTN
Product classification image

PRESTACIONES

Capacidad de carga dinámica (C) 7,55 kN
Capacidad de carga estática (C0) 3,35 kN
Carga límite de fatiga (Cu) 0,243 kN
f0 13.6
Nlim (aceite) 24000 tr/min
Nlim (grasa) 20000 tr/min
Temperatura mínima (Tmin) -40 °C
Temperatura máxima (Tmax) 120 °C

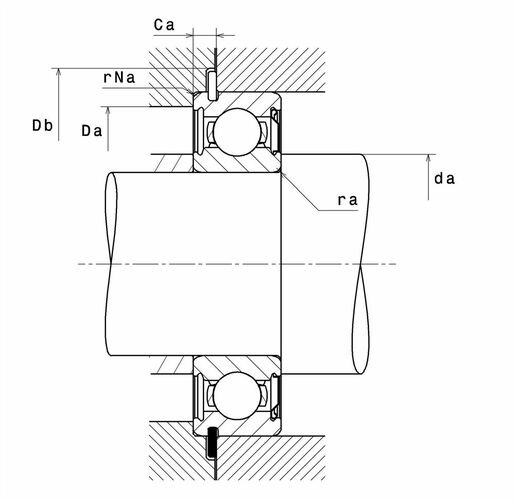

DEFINITION DE EYES Y APOYOS

da min 19 mm
Da max 33 mm
ra max 0,3 mm
rNa max 0,3 mm
Db min 40,5 mm
Product classification image
Calcul factors image
