El rodamiento rigido de una hilera de bolas es el más popular. Está disponible en un amplio abanico dimensional y se presenta bajo un gran número de opciones posibles: estanquidades con deflectores o juntas, presencia de un segmento de retención, juegos variados, varios tipos de jaulas,....
Fichero 3D
Ficha técnica
Espec.

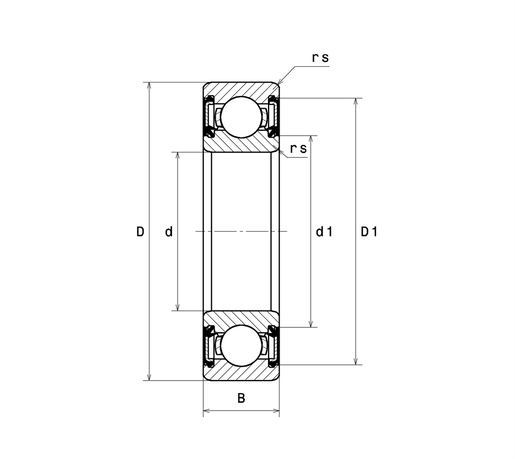

CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| d - Diámetro interior | 35 mm |
| D - Diámetro exterior | 62 mm |
| B - Ancho del rodamiento o del anillo interior | 14 mm |
| d1 - Diámetro exterior anillo interior | 41,9 mm |
| D1 - Diámetro interior anillo exterior | 55,9 mm |
| rs - Radio mínimo de conexión | 1 mm |
| Clase de Juego Radial | CN |
| Peso | 0,152 kg |
| Marca | SNR |
PRESTACIONES | |
|---|---|
| C - Capacidad de carga dinámica | 15,5 kN |
| C0 - Capacidad de carga estática | 10,3 kN |
| Cu - Carga límite de fatiga | 0,47 kN |
| f0 - Coeficiente | 14.8 |
| Nlim - Velocidad límite mecánica | 6900 tr/min |
| Tmin - Temperatura mínima | -30 °C |
| Tmax - Temperatura máxima | 120 °C |

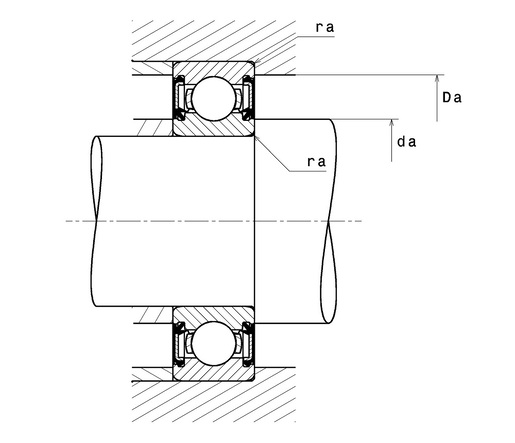

DEFINITION DE EYES Y APOYOS | |
|---|---|
| da min - Diámetro mini apoyo AI | 40 mm |
| da max - Diámetro max apoyo AI | 41,9 mm |
| Da max - Diámetro max apoyo AE | 57 mm |
| ra max - Radio máximo de conexión entre el eje y alojamiento | 1 mm |
