6209LLUNR/2AS

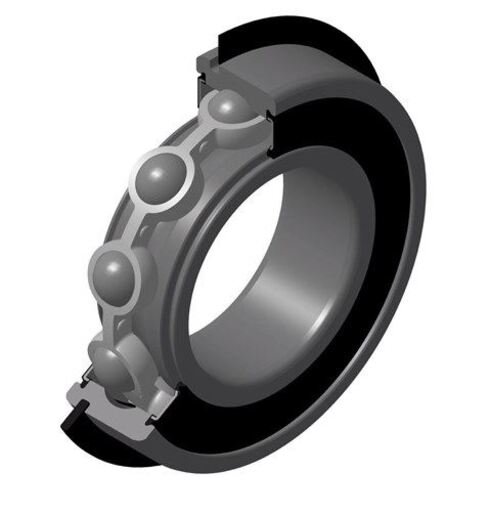

Rodamiento rígido de bolas, contacto radial, jaula de chapa, ranura y segmento de retención sobre diámetro exterior, retenes con contacto en ambos lados

El rodamiento rigido de una hilera de bolas es el más popular. Está disponible en un amplio abanico dimensional y se presenta bajo un gran número de opciones posibles: estanquidades con deflectores o juntas, presencia de un segmento de retención, juegos variados, varios tipos de jaulas,....

Descargas

Fichero 3D

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior 45 mm
D - Diámetro exterior 85 mm
B - Ancho del rodamiento o del anillo interior 19 mm
a min - Posición mini ranura 3,07 mm
a max - Posición max ranura 3,28 mm
Ca min - Posición mini segmento 4,67 mm
Ca max - Posición max segmento 4,98 mm
rs - Radio mínimo de conexión 1,1 mm
rNs - Radio mínimo de conexión 0,5 mm
D3 - Diámetro máximo del fondo de la ranura 81,81 mm
b min - Ancho mini ranura 1,9 mm
b max - Ancho max ranura 2,2 mm
r0 max - Radio máximo del fondo de la ranura 0,6 mm
D4 max - Diámetro exterior máximo del anillo de retención montado 91,6 mm
f - Grosor anillo de retención 1,7 mm
Referencia del segmento de retención R85
Clase de Juego Radial CN
Peso 0,398 kg
Marca NTN
Product classification image

PRESTACIONES

C - Capacidad de carga dinámica 36 kN
C0 - Capacidad de carga estática 20,4 kN
Cu - Carga límite de fatiga 1,6 kN
f0 - Coeficiente 14.1
Nlim - Velocidad limite lubricación grasa 5200 tr/min
Tmin - Temperatura mínima -25 °C
Tmax - Temperatura máxima 110 °C

DEFINITION DE EYES Y APOYOS

da min - Diámetro mini apoyo AI 51,5 mm
da max - Diámetro max apoyo AI 55,5 mm
Da max - Diámetro max apoyo AE 78,5 mm
ra max - Radio máximo de conexión entre el eje y alojamiento 1 mm
rNa max - Radio máximo de conexión en el lado del segmento 0,5 mm
Db min - Diámetro mini alojamiento anillo retención 93 mm
