7208BGM - SNR

7208BGM

Rodamiento de bolas de contacto angular, jaula maciza centrada sobre las bolas

El rodamiento de bolas de contacto angular, está diseñado para soportar cargas combinadas con componente axial predominante. Montado en oposición con otro rodamiento del mismo tipo, garantiza una buena rigidez al montaje.
La gama de NTN-SNR pone a su disposición varias opciones: ángulos de 30° ó 40°, jaulas de poliamida, chapa o latón macizo, emparejamiento universal disponible, juegos o precargas...

Descargas

Fichero CAD

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

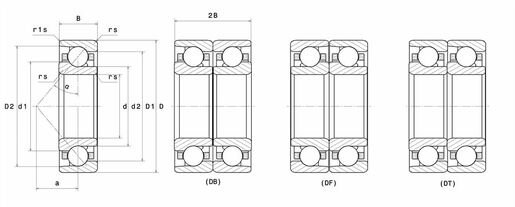

CARACTERÍSTICAS TÉCNICAS

d 40 mm
D 80 mm
B 18 mm
d1 56 mm
d2 45,6 mm
D1 64,6 mm
D2 74,8 mm
a 34 mm
Ángulo de contacto α 40 °
rs min 1,1 mm
r1s min 0,6 mm
Clase de Juego Radial CN
Peso 0,373 kg
Marca SNR
Product classification image

PRESTACIONES

Capacidad de carga dinámica (C) 30,3 kN
Capacidad de carga estática (C0) 23 kN
Carga límite de fatiga (Cu) 1,05 kN
Nref 9000 tr/min
Nlim 11000 tr/min
Temperatura mínima (Tmin) -40 °C
Temperatura máxima (Tmax) 120 °C

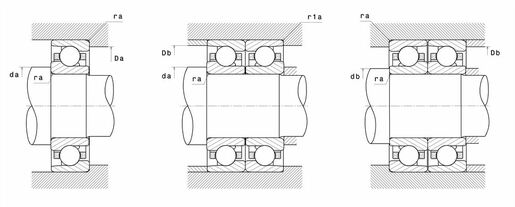

DEFINITION DE EYES Y APOYOS

da min 47 mm
db min 47 mm
Da max 73 mm
Db max 75,5 mm
r1a max 0,6 mm
ra max 1 mm
Product classification image
Calcul factors image
