89307 - NTN

89307

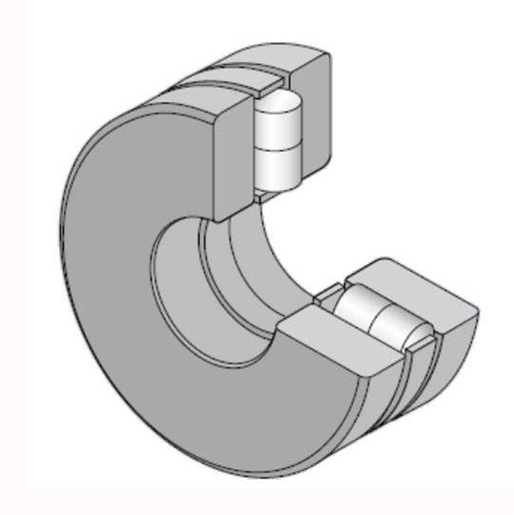

Rodamiento de agujas, axiales de rodillos cilíndricos, serie 893

Descargas

Fichero 3D

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

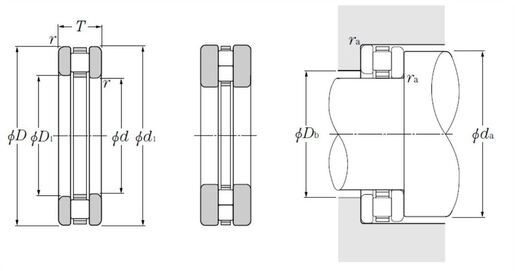

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior arandela AI - WS 35 mm
D - Diámetro arandela de apoyo AE - GS 68 mm
d1 - Diámetro exterior arandela de apoyo AI - WS 68 mm
D1 - Diámetro interior de arandela de apoyo AE - GS 37 mm
T - Altura de tope 20 mm
Dc1 - Diámetro interior jaula de rodillos 35 mm
Dc - Diámetro exterior jaula de rodillos 68 mm
rs - Radio mínimo de conexión 1 mm
Referenica jaula de rodillos K89307
Referencia arandela de apouo (AI) WS WS89307
Referencia arandela de apoyo (AE) GS GS89307
Ea - Diámetro exterior de referencia rodillos 64,4 mm
Eb - Diámetro interior de referencia rodillos 40 mm
Peso 0,36 kg
Peso jaula de rodillos 0,064 kg
Peso arandela de apoyo WS 0,15 kg
Peso arandela de apoyo GS 0,15 kg
Marca NTN
Product classification image

PRESTACIONES

Ca - Capacidad carga axial dinámica 66,5 kN
C0a - Capacidad carga axial estático 214 kN
Cua - Carga axial limite a la fatiga 26,1 kN
Nlim - Velocidad limite lubricación grasa 1200 tr/min
Nlim - Velocidad limite lubricación aceite 4600 tr/min
Tmin - Temperatura mínima -20 °C
Tmax - Temperatura máxima 120 °C

DEFINITION DE EYES Y APOYOS

da min - Diámetro mini apoyo AI 64 mm
Db max - Diámetro max apoyo AE 40 mm
ras max - Radio máximo de conexión entre el eje y alojamiento 1 mm
