Brida

ESP203T04COE - SNR

ESP203T04COE

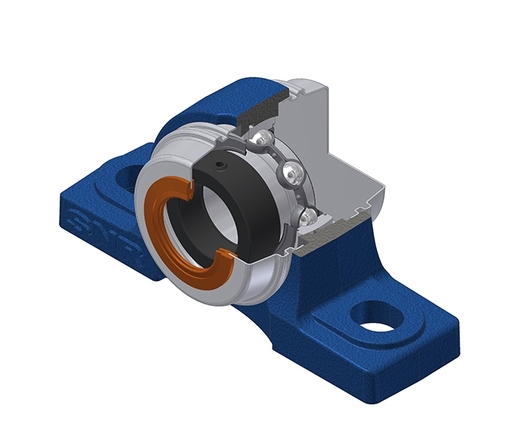

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con excéntrica, junta de un labio, para aplicaciones de baja temperatura.

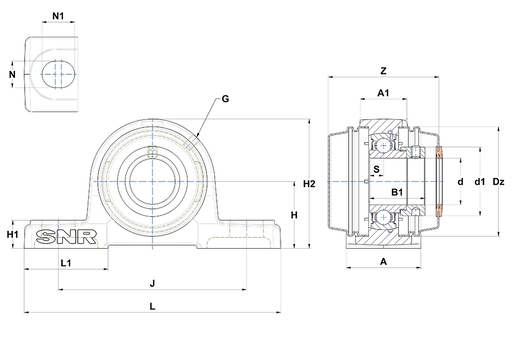

En este dibujo, los soportes se presentan con una tapa abierta y con una tapa cerrada. El producto que ha elegido está equipado con dos tapas abiertas.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Este kit contiene la(s) siguiente(s) referencia(s)

Documentation

Product information

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Ancho del alojamiento38 mm
A1 - Anchura en la parte superior del alojamiento22 mm
B - Ancho anillo interior19,1 mm
d - Diámetro eje17 mm
d1 - Diámetro exterior del anillo excéntrico / tuerca de manguito27,2 mm
Dz - Diámetro exterior de la tapa46 mm
G - EngrasadorM6x1
H - Distancia base del alojamiento al centro del rodamiento30,2 mm
H1 - Altura del respaldo del alojamiento15 mm
H2 - Altura del alojamiento62 mm
J - Distancia entre los agujeros de fijación95 mm
L - Largo del alojamiento127 mm
L1 - Largo del respaldo del alojamiento42 mm
N - Dimension agujero de fijación13 mm
N1 - Largo del agujero de montaje19 mm
S - Distancia cara al centro del rodamiento6,5 mm
Width over covers58,4 mm
undefined
PRESTACIONES
C - Capacidad de carga dinámica9,55 kN
C0 - Capacidad de carga estática4,78 kN
Temperatura min de funcionamiento-40 °C
Temperatura max de funcionamiento100 °C
OTRAS CARACTERÍSTICAS
Peso0,688 kg
Par de apriete recomendado para el tornillo de fijación5,5 N-m
