ESPLE201COE - SNR

ESPLE201COE

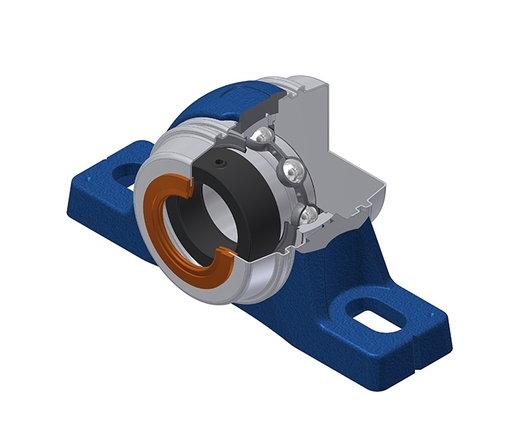

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con excéntrica, junta de un labio.

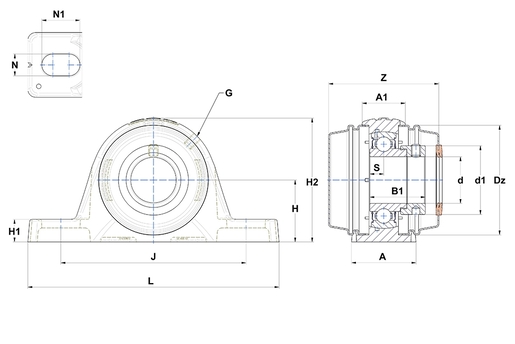

En este dibujo, los soportes se presentan con una tapa abierta y con una tapa cerrada. El producto que ha elegido está equipado con dos tapas abiertas.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - ES201G2 - SCOE201-12 - PLE203N
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

CARACTERÍSTICAS TÉCNICAS

A - Ancho del alojamiento 30 mm
A1 - Anchura en la parte superior del alojamiento 20,5 mm
B - Ancho anillo interior 19 mm
d - Diámetro eje 12 mm
d1 - Diámetro exterior del anillo excéntrico / tuerca de manguito 27,2 mm
Dz - Diámetro exterior de la tapa 46 mm
G - Engrasador M6x1
H - Distancia base del alojamiento al centro del rodamiento 27 mm
H1 - Altura del respaldo del alojamiento 11 mm
H2 - Altura del alojamiento 54 mm
J - Distancia entre los agujeros de fijación 88,5 mm
L - Largo del alojamiento 119 mm
N - Dimension agujero de fijación 11 mm
N1 - Largo del agujero de montaje 14 mm
S - Distancia desde el centro de la pista de rodadura hasta la cara del AE (lado opuesto al sistema de bloqueo) 6,5 mm
Width over covers 35,3 mm
Marca SNR
Product classification image

PRESTACIONES

C - Capacidad de carga dinámica 9,55 kN
C0 - Capacidad de carga estática 4,78 kN
Temperatura min de funcionamiento -20 °C
Temperatura max de funcionamiento 100 °C

OTRAS CARACTERÍSTICAS

Peso 0,469 kg
Par de apriete recomendado para el tornillo de fijación 5,5 N-m
