EXFL209L3CCE - SNR

EXFL209L3CCE

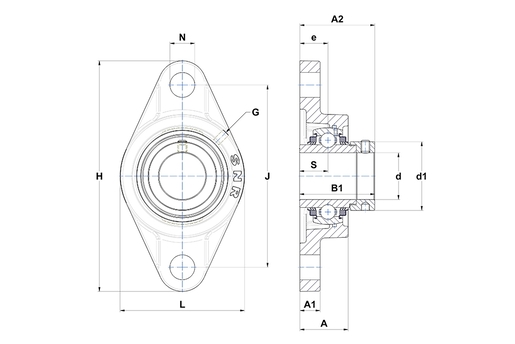

En este dibujo, los soportes autoalineantes se presentan con una tapa abierta. El producto que ha elegido está equipado con una tapa cerrada.

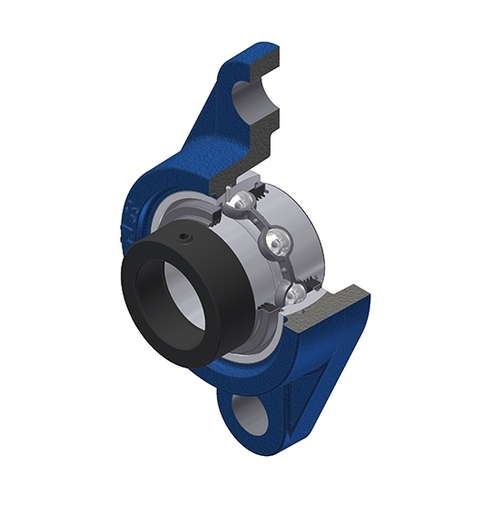

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - EX209G2L3 - SCCE209 - FL209N
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Altura del alojamiento38 mm
A1 - Altura de la base / altura de la brida16 mm
A2 - Altura total (alojamiento + inserto) a partir de la superficie de montaje56,9 mm
B - Ancho anillo interior42,8 mm
B1 - Ancho total Anillo Interior56,3 mm
d - Diámetro eje45 mm
d1 - Diámetro exterior del anillo excéntrico / tuerca de manguito62 mm
Dz - Diámetro exterior de la tapa95 mm
e - Distancia entre la superficie de montaje y el centro del rodamiento22 mm
G - EngrasadorM6x1
H - Largo, ancho o diámetro del alojamieto188 mm
J - Distancia entre los agujeros de fijación148 mm
L - Largo / diámetro del alojamiento108 mm
N - Dimension agujero de fijación19 mm
S - Distancia cara al centro del rodamiento21,4 mm
Width over covers64 mm
Product classification image
PRESTACIONES
C - Capacidad de carga dinámica31,85 kN
C0 - Capacidad de carga estática20,8 kN
Temperatura min de funcionamiento-20 °C
Temperatura max de funcionamiento100 °C
OTRAS CARACTERÍSTICAS
Peso2,107 kg
Par de apriete recomendado para el tornillo de fijación11,5 N-m
