Brida

EXFLE209CCE - SNR

EXFLE209CCE

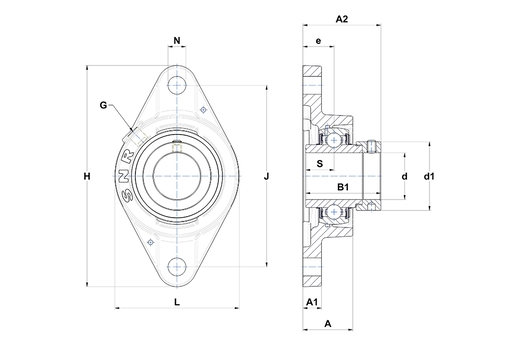

En este dibujo, los soportes autoalineantes se presentan con una tapa abierta. El producto que ha elegido está equipado con una tapa cerrada.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Este kit contiene la(s) siguiente(s) referencia(s)

Documentation

Product information

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Altura del alojamiento37,5 mm
A1 - Altura de la base / altura de la brida13 mm
A2 - Altura total (alojamiento + inserto) a partir de la superficie de montaje58,9 mm
B - Ancho anillo interior42,8 mm
B1 - Ancho total Anillo Interior56,3 mm
d - Diámetro eje45 mm
d1 - Diámetro exterior del anillo excéntrico / tuerca de manguito62 mm
Dz - Diámetro exterior de la tapa95 mm
e - Distancia entre la superficie de montaje y el centro del rodamiento24 mm
G - EngrasadorR1/8"
H - Largo, ancho o diámetro del alojamieto180 mm
J - Distancia entre los agujeros de fijación148,5 mm
L - Largo / diámetro del alojamiento111 mm
N - Dimension agujero de fijación14 mm
S - Distancia cara al centro del rodamiento21,4 mm
Width over covers64,8 mm
undefined
PRESTACIONES
C - Capacidad de carga dinámica31,85 kN
C0 - Capacidad de carga estática20,8 kN
Temperatura min de funcionamiento-20 °C
Temperatura max de funcionamiento100 °C
OTRAS CARACTERÍSTICAS
Peso2,067 kg
Par de apriete recomendado para el tornillo de fijación11,5 N-m
