EXFLE213 - SNR

EXFLE213

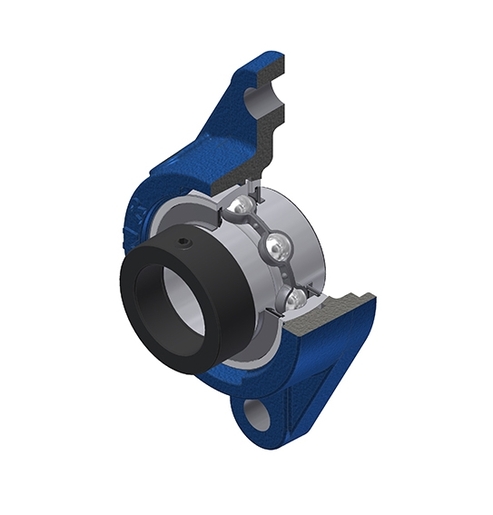

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con excéntrica, junta de estanqueidad con arandela de obturación

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Fichero 3D

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - EX213G2 - FLE213
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
CARACTERÍSTICAS TÉCNICAS
MarcaSNR

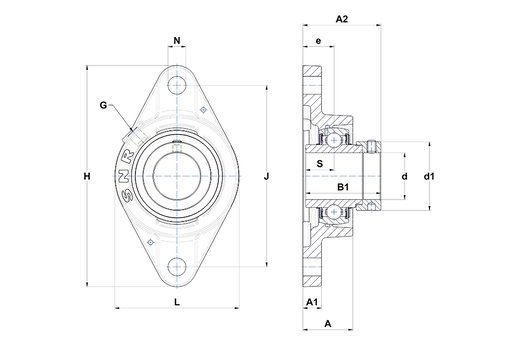

A - Altura del alojamiento57 mm
A1 - Altura de la base / altura de la brida18 mm
A2 - Altura total (alojamiento + inserto) a partir de la superficie de montaje89,6 mm
B - Ancho anillo interior68,2 mm
B1 - Ancho total Anillo Interior85,7 mm
d - Diámetro eje65 mm
d1 - Diámetro exterior del anillo excéntrico / tuerca de manguito86 mm
e - Distancia entre la superficie de montaje y el centro del rodamiento38 mm
G - EngrasadorR1/8"
H - Largo, ancho o diámetro del alojamieto258 mm
J - Distancia entre los agujeros de fijación216 mm
L - Largo / diámetro del alojamiento160 mm
N - Dimension agujero de fijación21 mm
S - Distancia cara al centro del rodamiento34,1 mm
Product classification image
PRESTACIONES
C - Capacidad de carga dinámica57,2 kN
C0 - Capacidad de carga estática40 kN
Temperatura min de funcionamiento-20 °C
Temperatura max de funcionamiento100 °C
OTRAS CARACTERÍSTICAS
Peso6,11 kg
Par de apriete recomendado para el tornillo de fijación22 N-m
