EXFLE213T20CCE - SNR

EXFLE213T20CCE

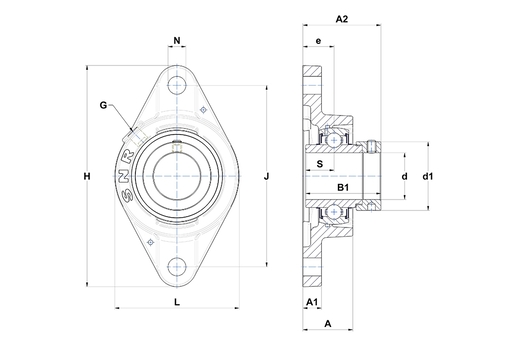

En este dibujo, los soportes autoalineantes se presentan con una tapa abierta. El producto que ha elegido está equipado con una tapa cerrada.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - EX213G2T20 - SCCE213 - FLE213N
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Altura del alojamiento57 mm
A1 - Altura de la base / altura de la brida18 mm
A2 - Altura total (alojamiento + inserto) a partir de la superficie de montaje89,6 mm
B - Ancho anillo interior68,2 mm
B1 - Ancho total Anillo Interior85,7 mm
d - Diámetro eje65 mm
d1 - Diámetro exterior del anillo excéntrico / tuerca de manguito86 mm
Dz - Diámetro exterior de la tapa132 mm
e - Distancia entre la superficie de montaje y el centro del rodamiento38 mm
G - EngrasadorR1/8"
H - Largo, ancho o diámetro del alojamieto258 mm
J - Distancia entre los agujeros de fijación216 mm
L - Largo / diámetro del alojamiento160 mm
N - Dimension agujero de fijación21 mm
S - Distancia cara al centro del rodamiento34,1 mm
Width over covers97 mm
Product classification image
PRESTACIONES
C - Capacidad de carga dinámica57,2 kN
C0 - Capacidad de carga estática40 kN
Temperatura min de funcionamiento-20 °C
Temperatura max de funcionamiento200 °C
OTRAS CARACTERÍSTICAS
Peso6,342 kg
Par de apriete recomendado para el tornillo de fijación22 N-m
