EXPLE209-27 - SNR

EXPLE209-27

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con excéntrica, junta de estanqueidad con arandela de obturación

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - EX209-27G2 - PLE209
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

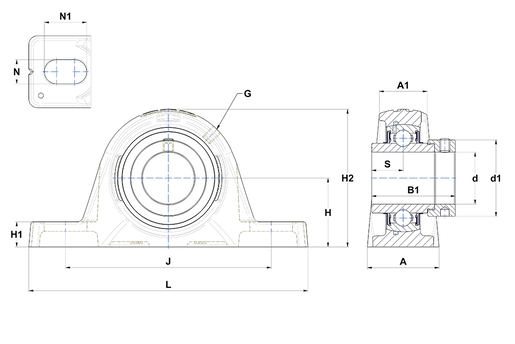

CARACTERÍSTICAS TÉCNICAS

A - Ancho del alojamiento 54 mm
A1 - Anchura en la parte superior del alojamiento 35 mm
B - Ancho anillo interior 42,8 mm
d - Diámetro eje 42,863 mm
d1 - Diámetro exterior del anillo excéntrico / tuerca de manguito 62 mm
G - Engrasador M6x1
H - Distancia base del alojamiento al centro del rodamiento 52,4 mm
H1 - Altura del respaldo del alojamiento 18,4 mm
H2 - Altura del alojamiento 106,4 mm
J - Distancia entre los agujeros de fijación 151,5 mm
L - Largo del alojamiento 197,5 mm
N - Dimension agujero de fijación 14 mm
N1 - Largo del agujero de montaje 24 mm
S - Distancia desde el centro de la pista de rodadura hasta la cara del AE (lado opuesto al sistema de bloqueo) 21,4 mm
Marca SNR
Product classification image

PRESTACIONES

C - Capacidad de carga dinámica 31,85 kN
C0 - Capacidad de carga estática 20,8 kN
Temperatura min de funcionamiento -20 °C
Temperatura max de funcionamiento 100 °C

OTRAS CARACTERÍSTICAS

Peso 2,61 kg
Par de apriete recomendado para el tornillo de fijación 8 N-m
