Los casquillos de bolas son componentes compactos para movimientos lineales precisos y de baja fricción sobre ejes de acero endurecido en voladizo.
Fichero 3D
Ficha técnica
| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | NTN |
| Tipo de diseño | KH |
| Categoría casquillo de agujas | Casquillos de bolas |
| Estándar | Dimensiones ISO |
| Número de juntas | 2 |
| Material cílindro exterior o segmentos de acero | hardened steel sleeve |
| Material de la jaula | PA |
| Lubricación inicial | No |
| Reengrasable | Si |

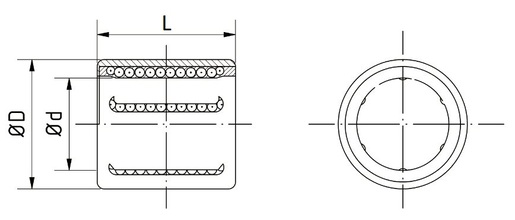

| d - Diámetro interior | 20 mm |
| D - Diámetro exterior | 28 mm |
| L - Largo | 30 mm |
| Número de hileras de bolas | 6 |
| Peso | 0,033 kg |
| PRESTACIONES | |
|---|---|
| Cmin | 1,05 kN |
| Cmax | 1,05 kN |
| C0min | 0,88 kN |
| C0max | 0,88 kN |
| Tmin - Temperatura mínima | -20 °C |
| Tmax - Temperatura máxima | 80 °C |
