KR30LL/3AS - NTN

KR30LL/3AS

Descargas

Fichero 3D

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

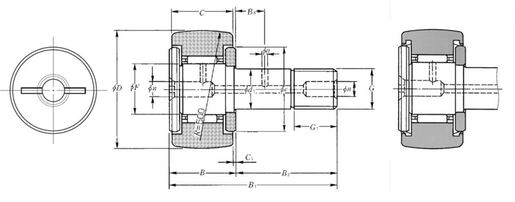

CARACTERÍSTICAS TÉCNICAS

D - Diámetro exterior 30 mm
d1 - Diámetro eje 12 mm
C - Ancho del rodamiento, casquilla o anillo exterior 14 mm
F - Cota bajo rodillos 15 mm
B - Ancho del rodamiento o del anillo interior 15 mm
B1 - Largo total del eje 40 mm
B2 - Longitud del eje 25 mm
G - Designación del roscado del eje M12X1.5
G1 - Largo del roscado del eje 13 mm
B3 - Distancia cara de la arandela al agujero de lubricación radial 6 mm
C1 - Distancia entre lado rodillo y lado arandela 0,6 mm
n- Diámetro agujero de lubricación axial 6 mm
a - Diámetro agujero de lubricación radial 3 mm
e - Diámetro de entrada rodillo o de la arandela 23 mm
R - Radio de la pista rodillo 500 mm
Par de apriete máximo 20 N-m
Rodamiento con / sin jaula Con
Clase de Juego Radial CN
Clase de precisión P0
Peso 0,087 kg
Marca NTN

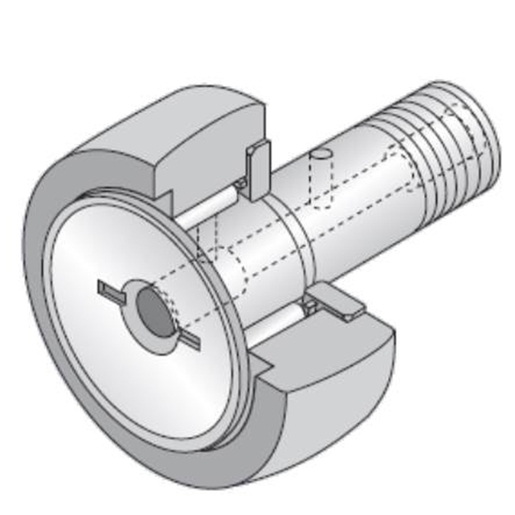

Product classification image

PRESTACIONES

Cr - Capacidad carga dinámica 7,85 kN
C0r - Carga carga estática 9,65 kN
Carga de la pista esférica del rodillo 2,62 kN
Nlim - Velocidad limite lubricación grasa 10000 tr/min
Tmin - Temperatura mínima -20 °C
Tmax - Temperatura máxima 100 °C
