KR35H/3AS - NTN

KR35H/3AS

Descargas

Fichero 3D

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

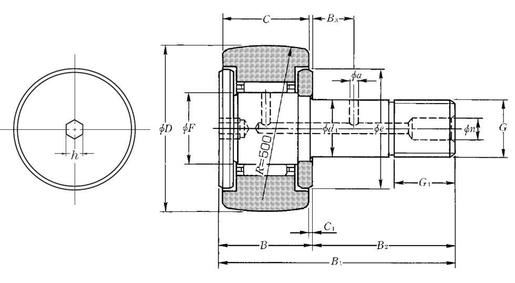

CARACTERÍSTICAS TÉCNICAS

D - Diámetro exterior 35 mm
d1 - Diámetro eje 16 mm
C - Ancho del rodamiento, casquilla o anillo exterior 18 mm
F - Cota bajo rodillos 18 mm
B - Ancho del rodamiento o del anillo interior 19,5 mm
B1 - Largo total del eje 52 mm
B2 - Longitud del eje 32,5 mm
G - Designación del roscado del eje M16X1.5
G1 - Largo del roscado del eje 17 mm
B3 - Distancia cara de la arandela al agujero de lubricación radial 8 mm
C1 - Distancia entre lado rodillo y lado arandela 0,8 mm
n- Diámetro agujero de lubricación axial 6 mm
a - Diámetro agujero de lubricación radial 3 mm
e - Diámetro de entrada rodillo o de la arandela 27 mm
h - Agujero hexagonal 6 mm
R - Radio de la pista rodillo 500 mm
Par de apriete máximo 52 N-m
Rodamiento con / sin jaula Con
Clase de Juego Radial CN
Clase de precisión P0
Peso 0,169 kg
Marca NTN

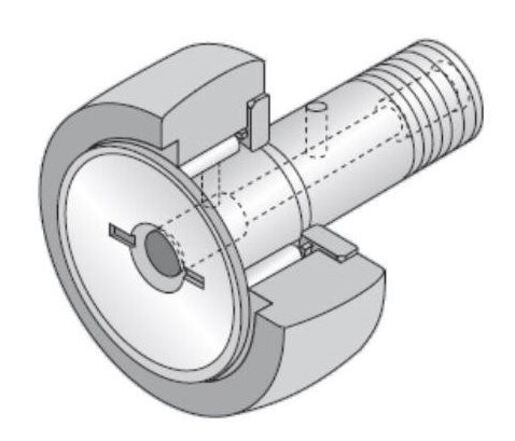

Product classification image

PRESTACIONES

Cr - Capacidad carga dinámica 12,2 kN
C0r - Carga carga estática 17,9 kN
Carga de la pista esférica del rodillo 3,2 kN
Nlim - Velocidad limite lubricación grasa 8000 tr/min
Tmin - Temperatura mínima -20 °C
Tmax - Temperatura máxima 120 °C
