N205ET2X - NTN

N205ET2X

Rodamiento de 1 hilera de rodillos cilíndricos, apoyo libre, separable, jaula de poliamida

En la gama de los rodamientos de rodillos cilíndricos, el rodamiento de una hilera de rodillos cilíndricos soporta cargas radiales elevadas. Las gamas estándar ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) se presentan con diversos tipos de jaulas, diámetros interiores y anillos de apoyo.

Descargas

Fichero 3D

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior 25 mm
D - Diámetro exterior 52 mm
B - Ancho del rodamiento o del anillo interior 15 mm
E - Cota sobre rodillos 46,5 mm
F - Cota bajo rodillos 31,5 mm
d1 - Diámetro exterior apoyo AI 34,5 mm
rs - Radio mínimo de conexión 1 mm
r1s - Radio mínimo de conexión 0,6 mm
Clase de Juego Radial CN
Peso 0,14 kg
Marca NTN
Product classification image

PRESTACIONES

C - Capacidad de carga dinámica 29,3 kN
C0 - Capacidad de carga estática 27,7 kN
Cu - Carga límite de fatiga 3,4 kN
Nlim - Velocidad limite lubricación aceite 15000 tr/min
Nlim - Velocidad limite lubricación grasa 13000 tr/min
Tmin - Temperatura mínima -20 °C
Tmax - Temperatura máxima 120 °C
FTF - Frecuencia propia jaula 0,404 Hz
BSF - Frecuencia propia cuerpos rodantes 5,008 Hz
BPFO - Frecuencia propia anillo exterior 5,25 Hz
BPFI - Frecuencia propia anillo interior 7,75 Hz

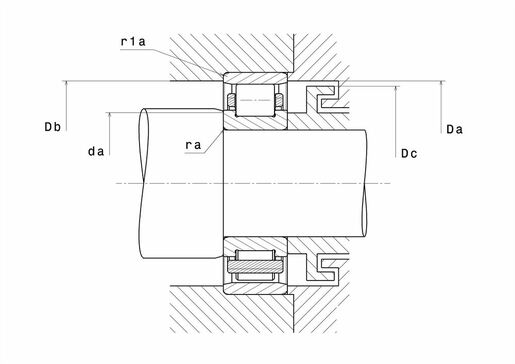

DEFINITION DE EYES Y APOYOS

da min - Diámetro mini apoyo AI 30 mm
Da max - Diámetro max apoyo AE 48 mm
Db min - Diámetro mini apoyo cara pequeña 47 mm
Dc max - Diámetro max de paso AE 44 mm
ra max - Radio máximo de conexión 1 mm
r1a - Radio máximo de conexión 0,6 mm
