N215C3 - NTN

N215C3

Rodamiento de 1 hilera de rodillos cilíndricos, apoyo libre, separable, jaula de chapa

En la gama de los rodamientos de rodillos cilíndricos, el rodamiento de una hilera de rodillos cilíndricos soporta cargas radiales elevadas. Las gamas estándar ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) se presentan con diversos tipos de jaulas, diámetros interiores y anillos de apoyo.

Descargas

Fichero 3D

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

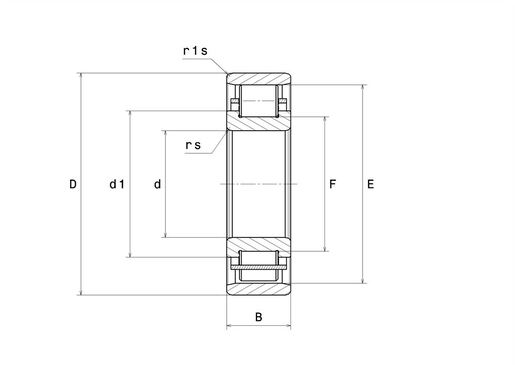

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior 75 mm
D - Diámetro exterior 130 mm
B - Ancho del rodamiento o del anillo interior 25 mm
E - Cota sobre rodillos 116,5 mm
F - Cota bajo rodillos 88,5 mm
d1 - Diámetro exterior apoyo AI 94 mm
rs - Radio mínimo de conexión 1,5 mm
r1s - Radio mínimo de conexión 1,5 mm
Clase de Juego Radial C3
Peso 1,21 kg
Marca NTN
Product classification image

PRESTACIONES

C - Capacidad de carga dinámica 107 kN
C0 - Capacidad de carga estática 111 kN
Cu - Carga límite de fatiga 13,4 kN
Nlim - Velocidad limite lubricación aceite 6000 tr/min
Nlim - Velocidad limite lubricación grasa 5100 tr/min
Tmin - Temperatura mínima -40 °C
Tmax - Temperatura máxima 120 °C
FTF - Frecuencia propia jaula 0,432 Hz
BSF - Frecuencia propia cuerpos rodantes 7,185 Hz
BPFO - Frecuencia propia anillo exterior 6,907 Hz
BPFI - Frecuencia propia anillo interior 9,093 Hz

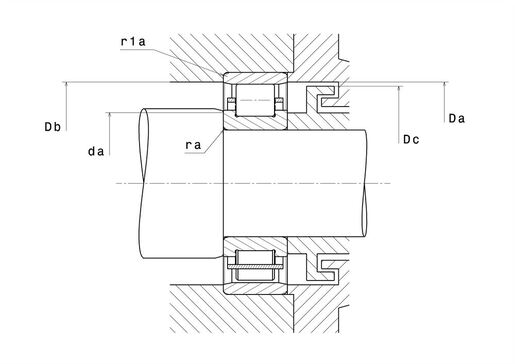

DEFINITION DE EYES Y APOYOS

da min - Diámetro mini apoyo AI 83 mm
Da max - Diámetro max apoyo AE 122 mm
Db min - Diámetro mini apoyo cara pequeña 118 mm
Dc max - Diámetro max de paso AE 115 mm
ra max - Radio máximo de conexión 1,5 mm
r1a - Radio máximo de conexión 1,5 mm
Product classification image
Calcul factors image

Equivalencias
