Rodamiento de 1 hilera de rodillos cilíndricos, apoyo libre, separable, jaula de chapa
En la gama de los rodamientos de rodillos cilíndricos, el rodamiento de una hilera de rodillos cilíndricos soporta cargas radiales elevadas. Las gamas estándar ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) se presentan con diversos tipos de jaulas, diámetros interiores y anillos de apoyo.
Fichero 3D
Ficha técnica

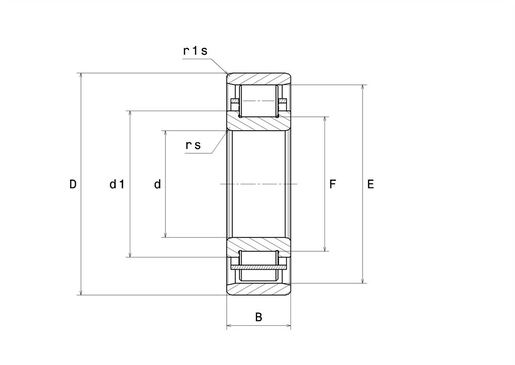

| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | NTN |
| d - Diámetro interior | 85 mm |
| D - Diámetro exterior | 150 mm |
| B - Ancho del rodamiento o del anillo interior | 36 mm |
| E - Cota sobre rodillos | 133,8 mm |
| F - Cota bajo rodillos | 101,8 mm |
| d1 - Diámetro exterior apoyo AI | 108,2 mm |
| rs - Radio mínimo de conexión | 2 mm |
| r1s - Radio mínimo de conexión | 2 mm |
| Clase de Juego Radial | C3 |
| Peso | 2,39 kg |
| PRESTACIONES | |
|---|---|
| C - Capacidad de carga dinámica | 188 kN |
| C0 - Capacidad de carga estática | 218 kN |
| Cu - Carga límite de fatiga | 25,3 kN |
| Nlim - Velocidad limite lubricación aceite | 4800 tr/min |
| Nlim - Velocidad limite lubricación grasa | 4100 tr/min |
| Tmin - Temperatura mínima | -40 °C |
| Tmax - Temperatura máxima | 120 °C |

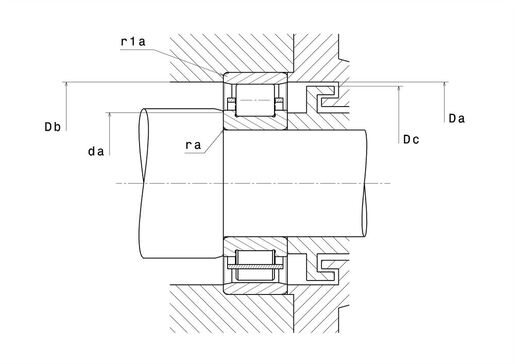

| DEFINITION DE EYES Y APOYOS | |
|---|---|
| da min - Diámetro mini apoyo AI | 94 mm |
| Da max - Diámetro max apoyo AE | 141 mm |
| Db min - Diámetro mini apoyo cara pequeña | 136,6 mm |
| Dc max - Diámetro max de paso AE | 131,6 mm |
| ra max - Radio máximo de conexión | 2 mm |
| r1a - Radio máximo de conexión | 2 mm |
