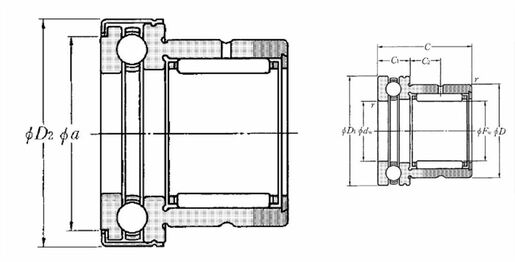

Contacte con nosotrosEspec.CARACTERÍSTICAS TÉCNICAS | | Fw - Cota sobre rodillos | 10 mm |
| dw - Diámetro interior de la arandela eje | 10 mm |
| D - Diámetro exterior | 19 mm |
| D2 - Diámetro exterior del rodamiento de empuje | 25 mm |
| C - Ancho del rodamiento, casquilla o anillo exterior | 23 mm |
| C1 - Altura del tope | 9 mm |
| C2 - Posición agujero | 6,5 mm |
| a - Diámetro del soporte del rodamiento de empuje | 19,7 mm |
| rs - Radio mínimo de conexión | 0,3 mm |
| Agujero de lubricación en el anillo exterior | Si |
| Clase de precisión | P0 |
| Peso | 0,039 kg |
| Marca | NTN |
PRESTACIONES | | Cr - Capacidad carga dinámica | 5,45 kN |
| Ca - Capacidad carga axial dinámica | 10 kN |
| C0r - Carga carga estática | 6,45 kN |
| C0a - Capacidad carga axial estático | 14 kN |
| Nlim - Velocidad limite lubricación grasa | 6700 tr/min |
| Nlim - Velocidad limite lubricación aceite | 9500 tr/min |
| Tmin - Temperatura mínima | -20 °C |
| Tmax - Temperatura máxima | 120 °C |

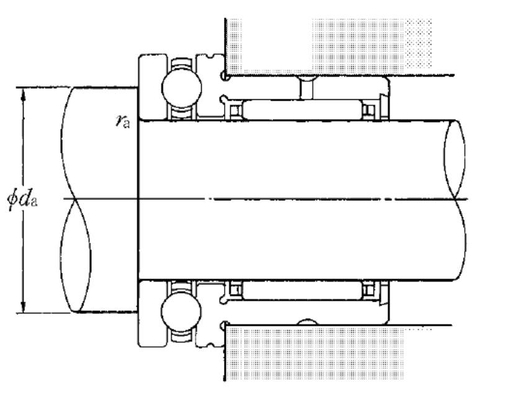

DEFINITION DE EYES Y APOYOS | | da min - Diámetro mini apoyo AI | 18 mm |
| ras max - Radio máximo de conexión entre el eje y alojamiento | 0,3 mm |
