Rodamiento de 1 hilera de rodillos cilíndricos, apoyo fijo, separable, jaula de chapa
En la gama de los rodamientos de rodillos cilíndricos, el rodamiento de una hilera de rodillos cilíndricos soporta cargas radiales elevadas. Las gamas estándar ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) se presentan con diversos tipos de jaulas, diámetros interiores y anillos de apoyo.
Fichero 3D
Ficha técnica
| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | NTN |

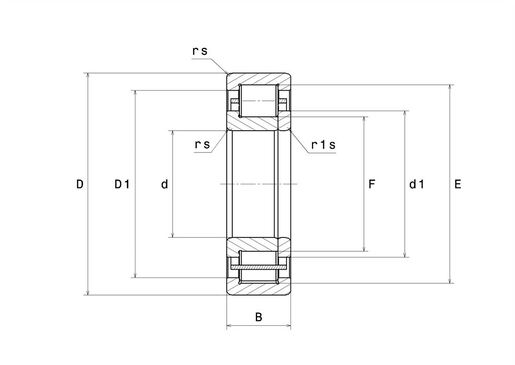

| d - Diámetro interior | 80 mm |
| D - Diámetro exterior | 140 mm |
| B - Ancho del rodamiento o del anillo interior | 33 mm |
| E - Cota sobre rodillos | 125,3 mm |
| F - Cota bajo rodillos | 95,3 mm |
| rs - Radio mínimo de conexión | 2 mm |
| r1s - Radio mínimo de conexión | 2 mm |
| Clase de Juego Radial | C3 |
| Peso | 1,93 kg |
| PRESTACIONES | |
|---|---|
| C - Capacidad de carga dinámica | 163 kN |
| C0 - Capacidad de carga estática | 186 kN |
| Cu - Carga límite de fatiga | 22 kN |
| Nlim - Velocidad limite lubricación aceite | 5100 tr/min |
| Nlim - Velocidad limite lubricación grasa | 4400 tr/min |
| Tmin - Temperatura mínima | -40 °C |
| Tmax - Temperatura máxima | 120 °C |

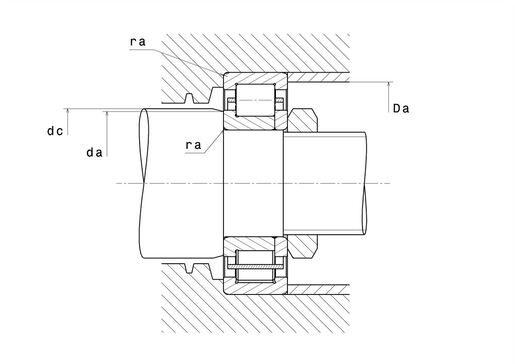

| DEFINITION DE EYES Y APOYOS | |
|---|---|
| da min - Diámetro mini apoyo AI | 89 mm |
| da max - Diámetro max apoyo cara pequeña | 94 mm |
| dc min - Diámetro min de paso AI | 97 mm |
| Da max - Diámetro max apoyo AE | 131 mm |
| Db min - Diámetro mini apoyo cara pequeña | 128 mm |
