Soporte en dos partes para rodamientos sobre manguito cónico, fabricación en fundición, para lubricación con grasa
Cuerpos de soportes de zócalo en 2 partes, en fundición gris o dúctil, con diversas opciones de estanqueidad.
Conectarse
Adjuntar este producto a tu cestaDescargas
No hay ningún documento disponible

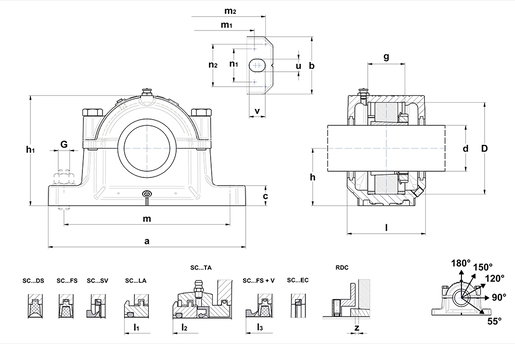

CARACTERÍSTICAS TÉCNICAS | |
---|---|
Marca | SNR |
d - Diámetro interior | 40 mm |
a - Longitud alojamiento | 205 mm |
b - Ancho base del alojamiento | 60 mm |
c - Altura base del alojamiento | 25 mm |
g - Ancho del alojamiento del rodamiento | 30 mm |
h - Altura del centro del rodamiento | 60 mm |
h1 - Altura del alojamiento | 110 mm |
l - Ancho medio del alojamiento | 85 mm |
l1 - Ancho entre TS | 97 mm |
l2 - Ancho entre TA | 151 mm |
l3 - Ancho entre V-ring | 107 |
m - Distancia agujero de fijación (longitud) | 170 mm |
m1 - Distancia entre punzones (agujeros adicionales) | 160 mm |
n1 - Distancia entre punzones para agujeros adicionales (anchura) | 34 mm |
m2 - Distancia entre punzones (clavija) | 188 mm |
n2 - Distancia entre punzones para centrar clavijas (anchura) | 44 mm |
u - Ancho agujero de fijación | 15 mm |
v - Longitud agujero de fijación | 20 mm |
D - Diámetro exterior rodamiento | 85 mm |
z - Distancia RDC/rodamiento | 2 mm |
Cantidad inicial de grasa | 105 cm³ |
Diámetro de la clavija | 5 mm |
m3 - Distancia entre los agujeros de centrado bajo el soporte | 130 mm |
JUNTAS Y OBTURADORES | |
---|---|
Estanquidad DS | SC 509 DS |
Estanquidad LA | SC 509 LA |
Estanquidad FS | SC 509 FS |
Estanquidad TA (Taconite) | SC 509 TA |
Estanquidad SV | SC 509 SV |
Obturador EC | SC509EC |
Opción V-ring | V40A |
EMPULGUERAS | |
---|---|
G - Bulones de fijación | M12 |
Par recomendado para los bulones de fijación | 65 N-m |
Pernos de unión | M12x55 |
Par recomendado para los tornillos de unión | 65 N-m |
Cargas máximas a 120° | 80 kN |
Cargas máximas a 150° | 45 kN |
Cargas máximas a 180° | 40 kN |
CARGAS DE ROTURA | |
---|---|
Cargas de rotura P 0° | 280 kN |
Cargas de rotura P 55° | 235 kN |
Cargas de rotura P 90° | 140 kN |
Cargas de rotura P 120° | 100 kN |
Cargas de rotura P 150° | 90 kN |
Cargas de rotura P 180° | 120 kN |
COMPONENTES ASOCIADOS - GENERAL | |
---|---|
Disco de regulación | RDC509 |
COMPONENTES ASOCIADOS - OPCIÓN 1 | |
---|---|
Rodamiento | 1209K |
Manguito de apriete | H 209 |
Anillo de retención (x2) | FR85x5,5x3 |
COMPONENTES ASOCIADOS - OPCIÓN 2 | |
---|---|
Rodamiento | 2209K |
Manguito de apriete | H 309 |
Anillo de retención (x2) | FR85x3,5x4 |
COMPONENTES ASOCIADOS - OPCIÓN 3 | |
---|---|
Rodamiento | 22209K |
Manguito de apriete | H 309 |
Anillo de retención (x2) | FR85x3,5x4 |
