SNCD3036R + 23036 - SNR

SNCD3036R + 23036

Soporte en dos partes para rodamientos con diámetro interior cilíndrico, fabricación en fundición dúctil, para lubricación con grasa

Descargas

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

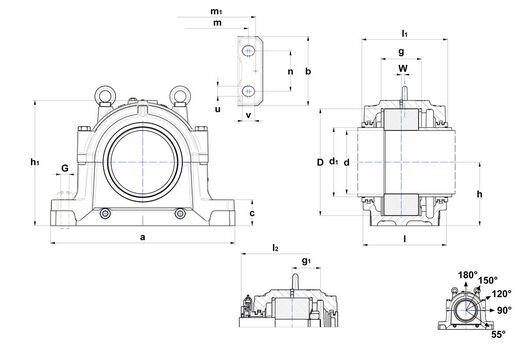

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior 180 mm
d1 - Diámetro interior salida grande 190 mm
a - Longitud alojamiento 510 mm
b - Ancho base del alojamiento 180 mm
c - Altura base del alojamiento 70 mm
g - Ancho del alojamiento del rodamiento 108 mm
h - Altura del centro del rodamiento 170 mm
h1 - Altura del alojamiento 333 mm
l - Ancho medio del alojamiento 230 mm
l1 - Ancho entre TS 240 mm
l2 - Ancho entre TA 304 mm
m - Distancia agujero de fijación (longitud) 430 mm
m1 - Distancia entre agujeros de fijación 470 mm
n - Distancia agujero de fijación (ancho) 100 mm
u - Ancho agujero de fijación 28 mm
v - Longitud agujero de fijación 34 mm
D - Diámetro exterior rodamiento 280 mm
g1 - Distancia del apoyo del eje pequeño al centro del rodamiento 86 mm
W - Distancia rodamiento 14 mm
Peso del cuerpo 64 kg
Material del alojamiento ductile cast
Cantidad inicial de grasa 2200 cm³
Marca SNR
Product classification image

EMPULGUERAS

G - Bulones de fijación M24
Par recomendado para los bulones de fijación 500 N-m
Pernos de unión M24x140
Par recomendado para los tornillos de unión 440 N-m
Agujero de bulón M16
Cargas máximas a 120° 800 kN
Cargas máximas a 150° 460 kN
Cargas máximas a 180° 400 kN

CARGAS DE ROTURA

Cargas de rotura P 0° 3060 kN
Cargas de rotura P 55° 3780 kN
Cargas de rotura P 90° 1800 kN
Cargas de rotura P 120° 1360 kN
Cargas de rotura P 150° 1220 kN
Cargas de rotura P 180° 1530 kN

COMPONENTES ASOCIADOS - GENERAL

Designación del alojamiento SNCD3036R
Rodamiento 23036
Anillos de retención 2 x FR280x17x10
Junta laberinto TS TS-44
Junta taconite TA TA-44
Tapa de extremo TE TE-44
