SNCD3080 + 23080K - SNR

SNCD3080 + 23080K

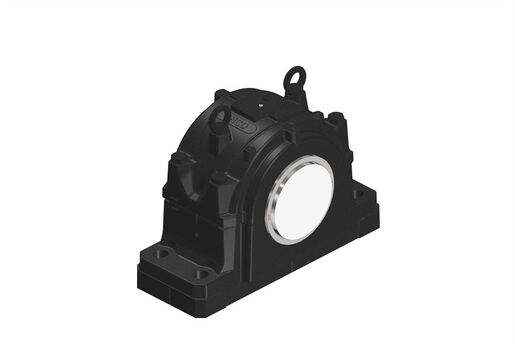

Soporte en dos partes para rodamientos sobre manguito cónico, fabricación en fundición dúctil, para lubricación con grasa

Descargas

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

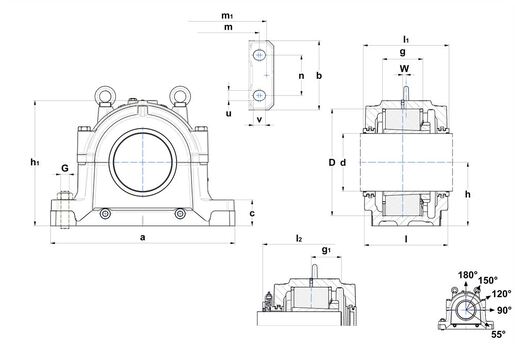

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior 360 mm
a - Longitud alojamiento 1000 mm
b - Ancho base del alojamiento 360 mm
c - Altura base del alojamiento 120 mm
g - Ancho del alojamiento del rodamiento 192 mm
h - Altura del centro del rodamiento 350 mm
h1 - Altura del alojamiento 695 mm
l - Ancho medio del alojamiento 400 mm
l1 - Ancho entre TS 410 mm
l2 - Ancho entre TA 492 mm
m - Distancia agujero de fijación (longitud) 840 mm
m1 - Distancia entre agujeros de fijación 920 mm
n - Distancia agujero de fijación (ancho) 220 mm
u - Ancho agujero de fijación 42 mm
v - Longitud agujero de fijación 50 mm
D - Diámetro exterior rodamiento 600 mm
g1 - Distancia del apoyo del eje pequeño al centro del rodamiento 174 mm
W - Distancia rodamiento 30 mm
Peso del cuerpo 446 kg
Material del alojamiento ductile cast
Cantidad inicial de grasa 19200 cm³
Marca SNR
Product classification image

EMPULGUERAS

G - Bulones de fijación M36
Par recomendado para los bulones de fijación 1750 N-m
Pernos de unión M36x250
Par recomendado para los tornillos de unión 1520 N-m
Agujero de bulón M36
Cargas máximas a 120° 1800 kN
Cargas máximas a 150° 1040 kN
Cargas máximas a 180° 900 kN

CARGAS DE ROTURA

Cargas de rotura P 0° 10800 kN
Cargas de rotura P 55° 13800 kN
Cargas de rotura P 90° 6400 kN
Cargas de rotura P 120° 4800 kN
Cargas de rotura P 150° 4300 kN
Cargas de rotura P 180° 5400 kN

COMPONENTES ASOCIADOS - GENERAL

Designación del alojamiento SNCD3080
Rodamiento 23080K
Manguito de apriete H3080
Anillos de retención 2 x FR600x22x10
Junta laberinto TS TS-80
Junta taconite TA TA-80
Tapa de extremo TE TE-80
