SNOE217CAL - SNR

SNOE217CAL

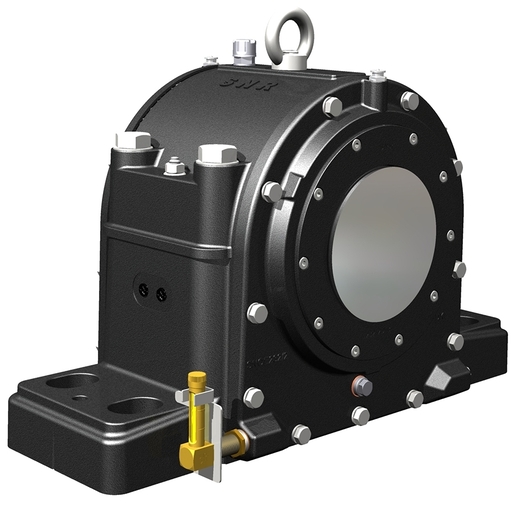

Cuerpo de soporte en dos partes para rodamientos de rodillos a rótula, con diámetro interior cilíndrico, fabricación en fundición, para lubricación con aceite

Cuerpos de soportes de zócalo en 2 partes, en fundición gris o dúctil, para eje pasante o para extremo de eje.

Descargas

Fichero 3D

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

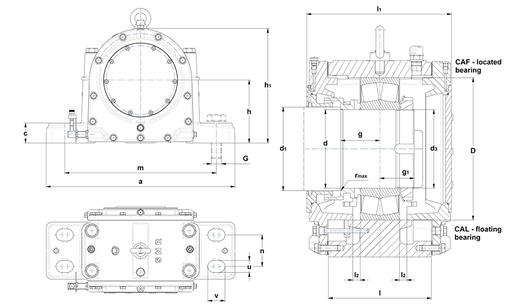

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior 85 mm
d1 - Diámetro interior salida grande 90 mm
d3 - Rosca sobre el eje M85x2
a - Longitud alojamiento 410 mm
b - Ancho base del alojamiento 150 mm
c - Altura base del alojamiento 48 mm
g - Distancia del apoyo del eje grande al centro del rodamiento 62 mm
g1 - Distancia del apoyo del eje pequeño al centro del rodamiento 37 mm
h - Altura del centro del rodamiento 135 mm
h1 - Altura del alojamiento 240 mm
l - Ancho medio del alojamiento 160 mm
l1 - Ancho alojamiento entre tapas 230 mm
l2 - Distancia flotante (x2) 10 mm
m - Distancia agujero de fijación (longitud) 340 mm
n - Distancia agujero de fijación (ancho) 80 mm
u - Ancho agujero de fijación 25 mm
v - Longitud agujero de fijación 35 mm
r - Diámetro max del radio apoyo del eje 1 mm
D - Diámetro exterior rodamiento 150 mm
Nivel de aceite 50-65 mm
Cantidad de aceite 1400 cm³
Peso 45 kg
Material del alojamiento grey cast
Marca SNR
Product classification image

COMPONENTES ASOCIADOS - GENERAL

Rodamiento 22217
Tuerca KM 17
Arandela de seguridad MB 17

COMPONENTES ASOCIADOS - OPCIÓN

Junta de fieltro (opcional) 9x7,5x350

EMPULGUERAS

G - Bulones de fijación M20
Par recomendado para los bulones de fijación 260 N-m
Pernos de unión M16
Par recomendado para los tornillos de unión 130 N-m
Agujero de bulón M12
