Brida

UCFE213N - SNR

UCFE213N

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con tornillo de fijación, junta de estanqueidad con arandela de obturación

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Este kit contiene la(s) siguiente(s) referencia(s)

Documentation

Product information

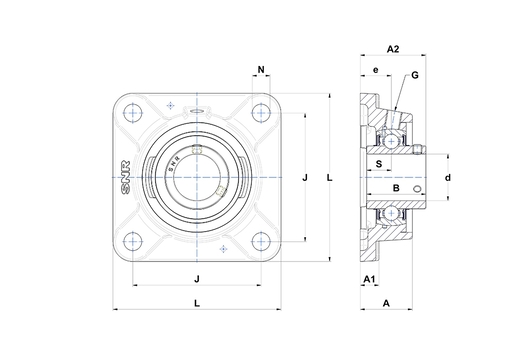

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Altura del alojamiento56 mm
A1 - Altura de la base / altura de la brida18 mm
A2 - Altura total (alojamiento + inserto) a partir de la superficie de montaje77,7 mm
B - Ancho anillo interior65,1 mm
d - Diámetro eje65 mm
e - Distancia entre la superficie de montaje y el centro del rodamiento38 mm
G - EngrasadorR1/8"
J - Distancia entre los agujeros de fijación150 mm
L - Largo / diámetro del alojamiento188 mm
N - Dimension agujero de fijación18 mm
S - Distancia cara al centro del rodamiento25,4 mm
undefined
PRESTACIONES
C - Capacidad de carga dinámica57,2 kN
C0 - Capacidad de carga estática40 kN
Temperatura min de funcionamiento-20 °C
Temperatura max de funcionamiento100 °C
OTRAS CARACTERÍSTICAS
Peso6,3 kg
Par de apriete recomendado para el tornillo de fijación33 N-m
