UCFLE213CC - SNR

UCFLE213CC

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con tornillo de fijación, junta de estanqueidad con arandela de obturación.

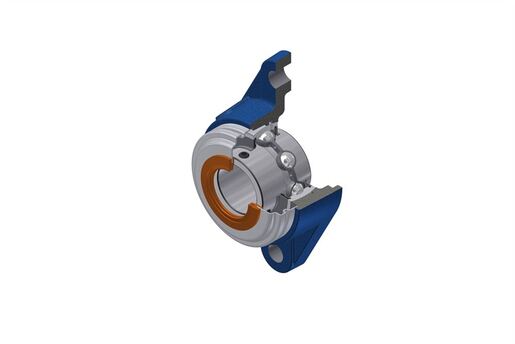

En este dibujo, los soportes autoalineantes se presentan con una tapa abierta. El producto que ha elegido está equipado con una tapa cerrada.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Fichero CAD

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - UC213G2 - FLE213N - SCC213
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

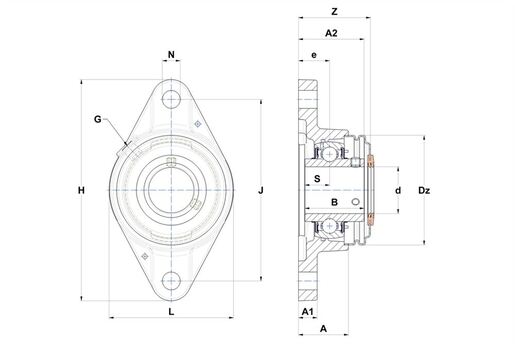

CARACTERÍSTICAS TÉCNICAS

A 57 mm
A1 18 mm
A2 77,7 mm
B 65,1 mm
d 65 mm
Dz 132 mm
e 38 mm
G R1/8"
H 258 mm
J 216 mm
L 160 mm
N 21 mm
S 25,4 mm
width over covers 82,4 mm
Marca SNR
Product classification image

PRESTACIONES

C 57,2 kN
C0 40 kN
T min. -20 °C
T max. 100 °C

OTRAS CARACTERÍSTICAS

Peso 5,761 kg
Par de apriete recomendado para el tornillo de fijación 33 N-m
