UCP202CC - SNR

UCP202CC

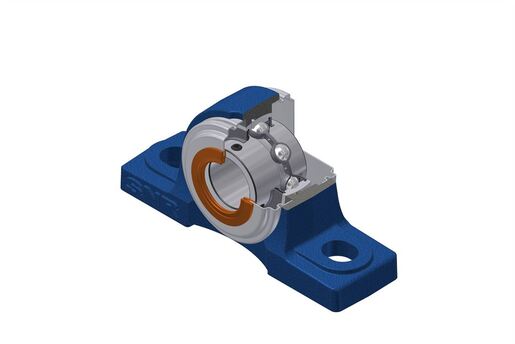

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con tornillo de fijación, junta de estanqueidad con arandela de obturación

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Fichero 3D

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - UC202G2 - SCC204 - SCO204-15 - P204N
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros

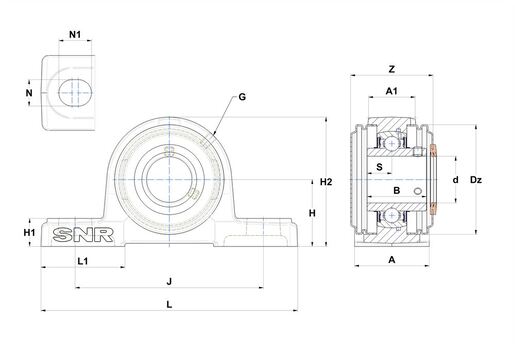

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Ancho del alojamiento38 mm
A1 - Anchura en la parte superior del alojamiento22 mm
B - Ancho anillo interior31 mm
d - Diámetro eje15 mm
Dz - Diámetro exterior de la tapa54 mm
G - EngrasadorM6x1
H - Distancia base del alojamiento al centro del rodamiento33,3 mm
H1 - Altura del respaldo del alojamiento15 mm
H2 - Altura del alojamiento65 mm
J - Distancia entre los agujeros de fijación95 mm
L - Largo del alojamiento127 mm
L1 - Largo del respaldo del alojamiento42 mm
N - Dimension agujero de fijación13 mm
N1 - Largo del agujero de montaje19 mm
S - Distancia cara al centro del rodamiento12,7 mm
Width over covers45 mm
Product classification image
PRESTACIONES
C - Capacidad de carga dinámica12,8 kN
C0 - Capacidad de carga estática6,65 kN
Temperatura min de funcionamiento-20 °C
Temperatura max de funcionamiento100 °C
OTRAS CARACTERÍSTICAS
Peso0,761 kg
Par de apriete recomendado para el tornillo de fijación5,5 N-m
