UCPLE211-34L3CO - SNR

UCPLE211-34L3CO

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con tornillo de fijación, junta triple labio.

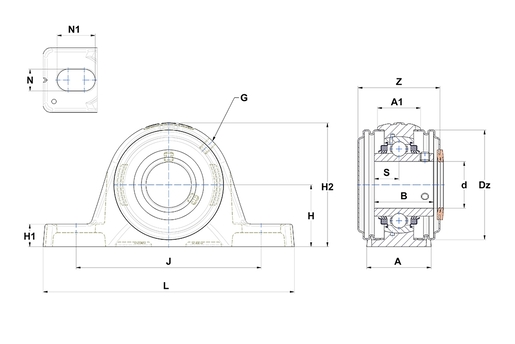

En este dibujo, los soportes se presentan con una tapa abierta y con una tapa cerrada. El producto que ha elegido está equipado con dos tapas abiertas.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - UC211-34G2L3 - SCOU211-34 - PLE211N
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Ancho del alojamiento60 mm
A1 - Anchura en la parte superior del alojamiento39,5 mm
B - Ancho anillo interior55,6 mm
d - Diámetro eje53,975 mm
Dz - Diámetro exterior de la tapa110 mm
G - EngrasadorM6x1
H - Distancia base del alojamiento al centro del rodamiento61,3 mm
H1 - Altura del respaldo del alojamiento23,2 mm
H2 - Altura del alojamiento128 mm
J - Distancia entre los agujeros de fijación170,5 mm
L - Largo del alojamiento219,5 mm
N - Dimension agujero de fijación18 mm
N1 - Largo del agujero de montaje26 mm
S - Distancia cara al centro del rodamiento22,2 mm
Width over covers78,9 mm
Product classification image
PRESTACIONES
C - Capacidad de carga dinámica43,55 kN
C0 - Capacidad de carga estática29,2 kN
Temperatura min de funcionamiento-20 °C
Temperatura max de funcionamiento100 °C
OTRAS CARACTERÍSTICAS
Peso3,714 kg
Par de apriete recomendado para el tornillo de fijación16,8 N-m
