UKFL209H - SNR

UKFL209H

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con manguito cónico, junta de estanqueidad con arandela de obturación

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Fichero 3D

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - UK209G2H - FL209
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros

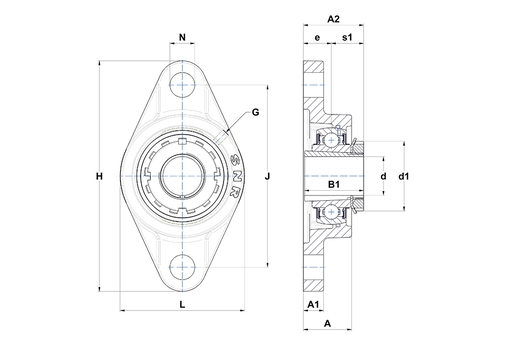

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Altura del alojamiento38 mm
A1 - Altura de la base / altura de la brida16 mm
A2 - Altura total (alojamiento + inserto) a partir de la superficie de montaje48 mm
B - Ancho anillo interior30 mm
B1 - Ancho total Anillo Interior50 mm
d - Diámetro eje40 mm
d1 - Diámetro exterior del anillo excéntrico / tuerca de manguito65 mm
e - Distancia entre la superficie de montaje y el centro del rodamiento22 mm
G - EngrasadorM6x1
H - Largo, ancho o diámetro del alojamieto188 mm
J - Distancia entre los agujeros de fijación148 mm
L - Largo / diámetro del alojamiento108 mm
N - Dimension agujero de fijación19 mm
s1 - Distancia entre tuerca26 mm
Product classification image
PRESTACIONES
C - Capacidad de carga dinámica31,85 kN
C0 - Capacidad de carga estática20,8 kN
Temperatura min de funcionamiento-20 °C
Temperatura max de funcionamiento100 °C
OTRAS CARACTERÍSTICAS
Peso1,97 kg
Referencia del manguitoH2309
