UKFLE209HCC - SNR

UKFLE209HCC

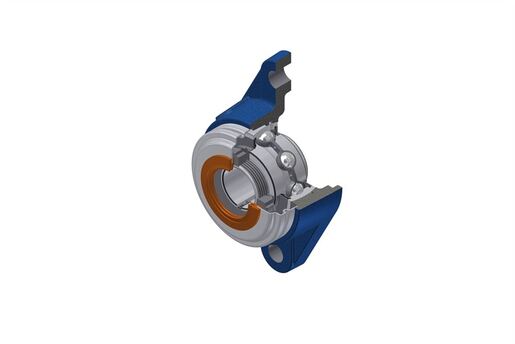

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con manguito cónico, junta de estanqueidad con arandela de obturación.

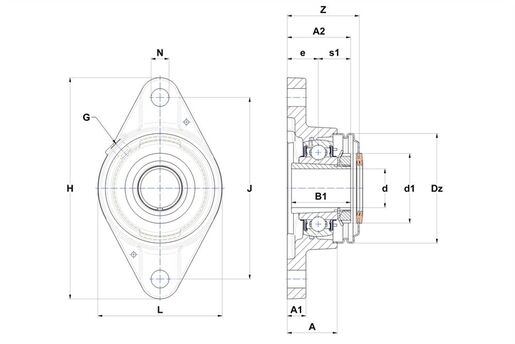

Variación del dibujo: para algunos tamaños, el rodamiento inserto puede sobresalir de la superficie de montaje de la carcasa.

En este dibujo, los soportes autoalineantes se presentan con una tapa abierta. El producto que ha elegido está equipado con una tapa cerrada.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Fichero 3D

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - UK209G2H - SCC209 - FLE209N
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Altura del alojamiento37,5 mm
A1 - Altura de la base / altura de la brida13 mm
A2 - Altura total (alojamiento + inserto) a partir de la superficie de montaje50 mm
B - Ancho anillo interior30 mm
B1 - Ancho total Anillo Interior50 mm
d - Diámetro eje40 mm
d1 - Diámetro exterior del anillo excéntrico / tuerca de manguito65 mm
Dz - Diámetro exterior de la tapa95 mm
e - Distancia entre la superficie de montaje y el centro del rodamiento24 mm
G - EngrasadorR1/8"
H - Largo, ancho o diámetro del alojamieto180 mm
J - Distancia entre los agujeros de fijación148,5 mm
L - Largo / diámetro del alojamiento111 mm
N - Dimension agujero de fijación14 mm
Width over covers57,7 mm
Product classification image
PRESTACIONES
C - Capacidad de carga dinámica31,85 kN
C0 - Capacidad de carga estática20,8 kN
Temperatura min de funcionamiento-20 °C
Temperatura max de funcionamiento100 °C
OTRAS CARACTERÍSTICAS
Peso1,99 kg
Referencia del manguitoH2309
