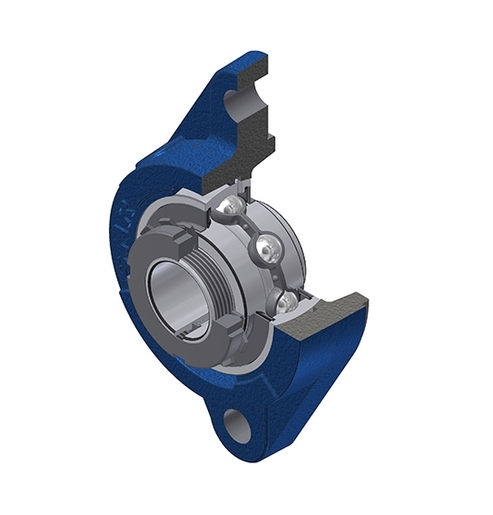

Corps en fonte, roulement à billes à insert radial avec manchon de serrage, joint d’étanchéité avec bague d’étanchéité.
Non représenté sur l'image : Pour certaines tailles, les roulements "inserts" peuvent dépasser de la surface de montage du logement.
Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.
Fiche technique
Spécification

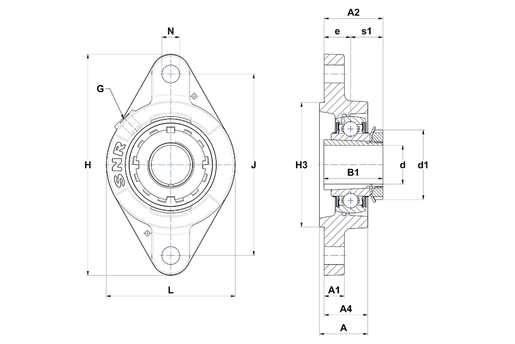

DEFINITION TECHNIQUE | |
|---|---|
| Hauteur du logement (A) | 32,5 mm |
| Hauteur de l'embase / hauteur de la bride (A1) | 12 mm |
| Hauteur totale (logement + insert) à partir de la surface de montage (A2) | 37,5 mm |
| Hauteur du logement à partir de la surface de montage (A4) | 29 mm |
| Largeur BI B | 21 mm |
| Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) | 35 mm |
| Diamètre arbre (d) | 19,05 mm |
| Diamètre extérieur du collier excentrique / écrou du manchon (d1) | 38 mm |
| Distance entre la surface de montage et le centre du roulement (e) | 19 mm |
| Graisseur (G) | R1/8" |
| Longueur, largeur ou diamètre du logement (H) | 124 mm |
| Diamètre de centrage (H3) | 60 mm |
| Distance entre trou de fixation (J) | 99 mm |
| Largeur / diamètre du logement (L) | 70 mm |
| Dimension trou de fixation (N) | 11,5 mm |
| Distance entre écrou et le milieu du chemin de roulement (s1) | 18,5 mm |
| Marque | SNR |
PERFORMANCE PRODUIT | |
|---|---|
| Capacité de charge dynamique C | 14 kN |
| Capacite de charge statique C0 | 7,88 kN |
| Température mini de fonctionnement T min | -20 °C |
| Température maxi de fonctionnement T max | 100 °C |
AUTRES FONCTIONNALITES | |
|---|---|
| Masse | 0,74 kg |
| Référence du manchon | H2305-12 |
