UCF206-20L4CC - SNR

UCF206-20L4CC

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con grani filettati, tenuta speciale L4.

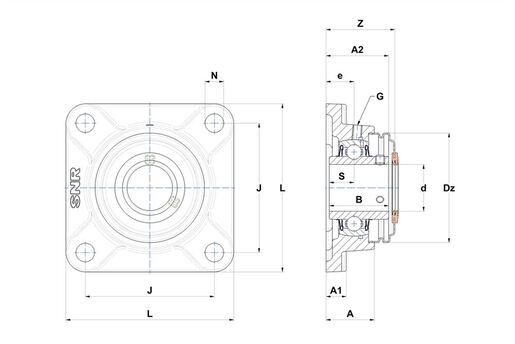

Nella figura, i supporti flangiati sono rappresentati con il coperchio di tipo aperto (albero passante). Il prodotto che ha scelto è dotato di coperchio chiuso (di estremità).

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze - UC206-20G2L4 - SCC206 - F206N
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

A - Altezza alloggiamento 31 mm
A1 - Altezza base /altezza flangia 13 mm
A2 - Altezza totale della superficie di montaggio 40,2 mm
B - Larghezza Anello interno 38,1 mm
d - diametro interno 31,75 mm
Dz - Diametreo esterno del coperchio 70 mm
e - Distanza tra superficie di montaggio e cuscinetto 18 mm
G - Ingrassatore M6x1
J - Distanza fori di fissaggio 83 mm
L - Larghezza alloggiamento / diametro 108 mm
N - Dimensioni foro di fissaggio 12 mm
S - Dist. dal centro della pista alla faccia AI sul lato opposto disp. di chiusura 15,9 mm
Z - Larghezza sopra i coperchi 44,2 mm
Marchio SNR
Product classification image

PRESTAZIONI

C - Capacità di carico dinamico 19,5 kN
C0 - Capacità di carico statico 11,2 kN
Temperatura minima di funzionamento -20 °C
Temperatura massima di funzionamento 100 °C

ALTRE CARATTERISTICHE

Peso 1,13 kg
Coppia di serraggio raccomandata per viti fissaggio cave 3,7 N-m
