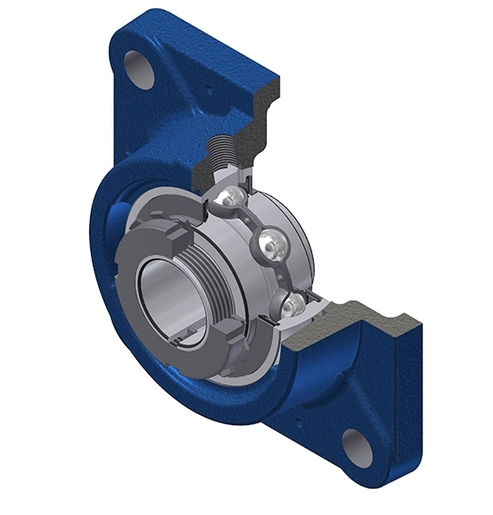

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con bussola di serraggio, tenuta con deflettore.
Deviazione dalla figura: Per alcune taglie, i cuscinetti-inserti possono sporgere oltre la superficie di montaggio dell'alloggiamento.
Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.
File 3D
Scheda tecnica

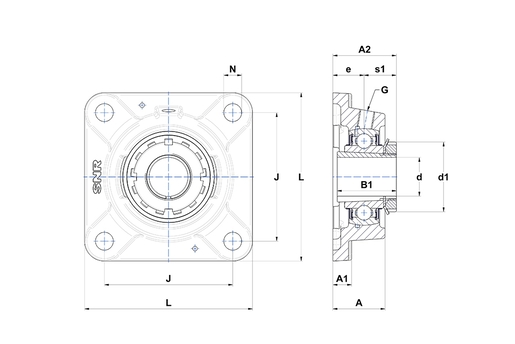

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| A - Altezza alloggiamento | 56 mm |
| A1 - Altezza base / altezza flangia | 18 mm |
| A2 - Altezza totale della superficie di montaggio | 70 mm |
| B - Larghezza Anello interno | 36 mm |
| B1 - Larghezza totale Anello Interno | 65 mm |
| d - diametro interno | 60 mm |
| d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola | 85 mm |
| e - Distanza tra superficie di montaggio e cuscinetto | 38 mm |
| G - Ingrassatore | R1/8" |
| J - Distanza fori di fissaggio | 150 mm |
| L - Larghezza alloggiamento / diametro | 188 mm |
| N - Dimensioni foro di fissaggio | 18 mm |
| s1 - Distanza tra il dado e il centro della guida | 32 mm |
| PRESTAZIONI | |
|---|---|
| C - Capacità di carico dinamico | 57,2 kN |
| C0 - Capacità di carico statico | 40 kN |
| Temperatura minima di funzionamento | -20 °C |
| Temperatura massima di funzionamento | 100 °C |
| ALTRE CARATTERISTICHE | |
|---|---|
| Peso | 6,33 kg |
| Referenza bussola | H2313 |
