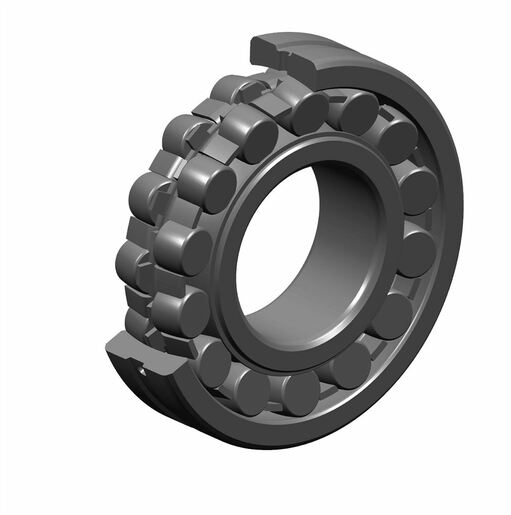

Rolamento autocompensador de rolos, gaiola em aço, ranhura e furos de lubrificação no anel externo
O rolamento autocompensador de rolos suporta cargas consideráveis e desalinhamentos . Este tipo de rolamentos de rolos se adapta bem às condições severas de operação : impactos ou vibrações (trituradores, peneira vibratória, construção pesada, etc.) Com o modelo ULTAGE, a NTN oferece como padrão, desempenhos de resistência e durabilidade inigualáveis.

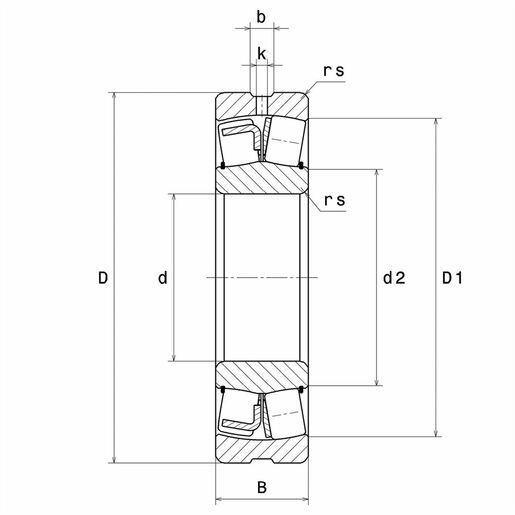

Conecte-se Adcionar este produto ao seu cesta Documentation Product information CARACTERÍSTICAS TÉCNICAS Marca SNR d - Internal diameter 55 mm D - External diameter 120 mm B - Bearing/Inner ring width 29 mm d2 - External diameter inner ring 73,6 mm D1 - Inner diameter outer ring 102 mm rs - Min fillet radius 2 mm Número dos furos de lubrificação 3 b - Groove width 10,18 mm k - Hole diameter 3 mm Classe de folga radial CN Peso 1,537 kg
DESEMPENHO C - Capacidade de carga dinâmica 172 kN C0 - Capacidade de carga estática 164 kN Cu - Limite de de carga à fadiga 20 kN e - Coefficient 0.24 Y0 - Static axial load coefficient 2.76 Y1 - Lower axial load coefficient 2.83 Y2 - Upper axial load coefficient 4.21 N ref - Reference thermal speed 5000 tr/min N lim - Mechanical Limit Speed 6900 tr/min Tmin - Temperatura mín de operação -40 °C Tmax - Temperatura máx de operação 200 °C
FREQUÊNCIAS DE ROLAMENTO BPFO - Frequência de passagem sobre o anel externo (60 rpm) 6,26 Hz BPFI - Frequência de passagem sobre o anel interno (60 rpm) 8,74 Hz BSF - Frequência de passagem nos elementos rolantes (60 rpm) 5,81 Hz BRF - Frequência rotacional dos elementos rolantes (60 rpm) 2,905 Hz FTF - Frequência rotacional da gaiola (60 rpm) 0,417 Hz

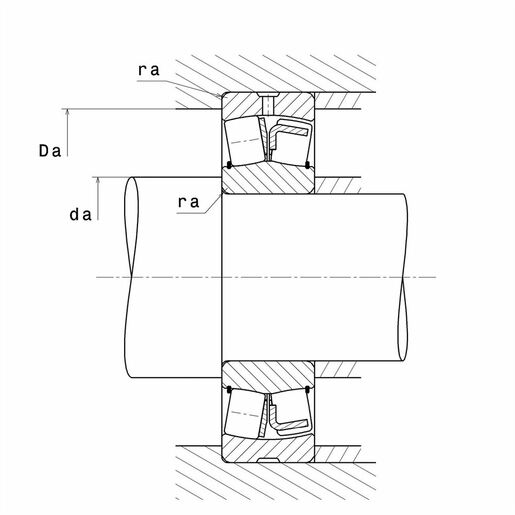

RECOMENDACOES DE BARREIRA da max - Max shoulder diameter IR 0 mm da min - Min shoulder diameter IR 66 mm Da max - Max shoulder diameter OR 109 mm ra max - Max shaft & housing fillet radius 2 mm
