22308EKF800 - SNR

22308EKF800

Rolamento autocompensador de rolos, para aplicações com vibração, gaiola em latão usinado, ranhura e furos de lubrificação no anel externo, furo cônico 1:12, folga classe C4 especial

product label

O rolamento autocompensador de rolos suporta cargas consideráveis e desalinhamentos. Este tipo de rolamentos de rolos se adapta bem às condições severas de operação: impactos ou vibrações (trituradores, peneira vibratória, construção pesada, etc.) Com o modelo ULTAGE, a NTN-SNR oferece como padrão, desempenhos de resistência e durabilidade inigualáveis.

Downloads

arquivo CAD

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

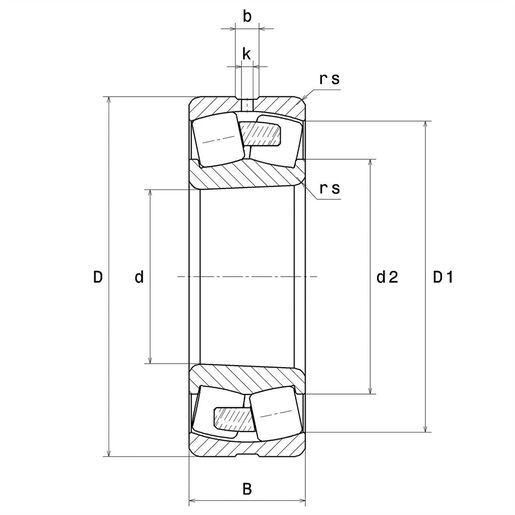

CARACTERÍSTICAS TÉCNICAS

d 40 mm
D 90 mm
B 33 mm
d2 0 mm
D1 77 mm
rs mín 1,5 mm
Número dos furos de lubrificação 3 ou 4
b 6 mm
k 3 mm
Referência do mancal associado H2308
Coef (e) 0.36
Y1 1.87
Y2 2.79
Y0 1.83
Classe de folga radial C4 Special
Peso 0,945 kg
Marca SNR
Product classification image

DESEMPENHO

Capacidade de carga dinâmica (C) 169 kN
Capacidade de carga estática (C0) 152 kN
Limite de de carga à fadiga (Cu) 18,5 kN
Nref 5800 tr/min
Nlim 7400 tr/min
Temperatura mín (Tmin) -40 °C
Temperatura máx. de operação (Tmax) 200 °C

RECOMENDACOES DE BARREIRA

da máx 0 mm
da mín 49 mm
db mín 45 mm
Ce mín 5 mm
Da máx 81 mm
ra máx 1,5 mm
