24126EAK30W33 - SNR

24126EAK30W33

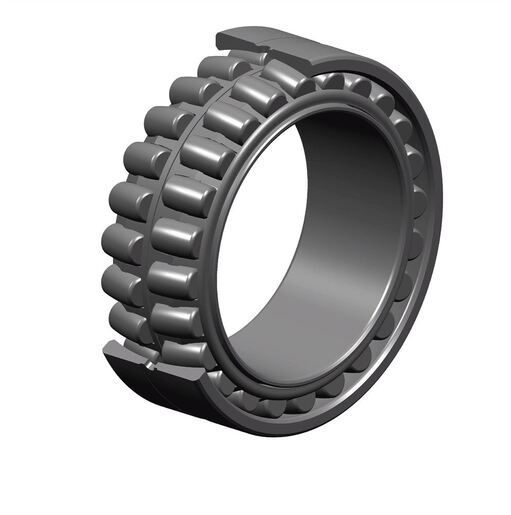

Rolamento autocompensador de rolos com apoio central no anel interno, gaiola em aço, ranhura e furos de lubrificação no anel externo, furo cônico 1:30

product label

O rolamento autocompensador de rolos suporta cargas consideráveis e desalinhamentos. Este tipo de rolamentos de rolos se adapta bem às condições severas de operação: impactos ou vibrações (trituradores, peneira vibratória, construção pesada, etc.) Com o modelo ULTAGE, a NTN-SNR oferece como padrão, desempenhos de resistência e durabilidade inigualáveis.

Downloads

arquivo CAD

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

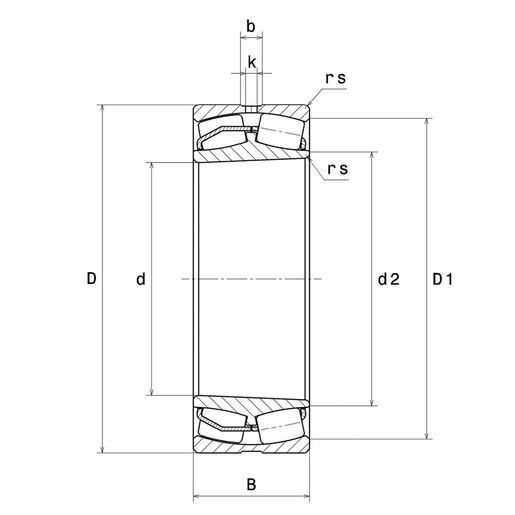

CARACTERÍSTICAS TÉCNICAS

d 130 mm
D 210 mm
B 80 mm
d2 146 mm
D1 183,2 mm
rs mín 2 mm
Número dos furos de lubrificação 3 ou 4
b 10,32 mm
k 4,5 mm
Referência do mancal associado H24126
Coef (e) 0.34
Y1 1.96
Y2 2.92
Y0 1.92
Classe de folga radial CN
Peso 10,3 kg
Marca SNR
Product classification image

DESEMPENHO

Capacidade de carga dinâmica (C) 795 kN
Capacidade de carga estática (C0) 1070 kN
Limite de de carga à fadiga (Cu) 111 kN
Nref 1800 tr/min
Nlim 2400 tr/min
Temperatura mín (Tmin) -40 °C
Temperatura máx. de operação (Tmax) 200 °C

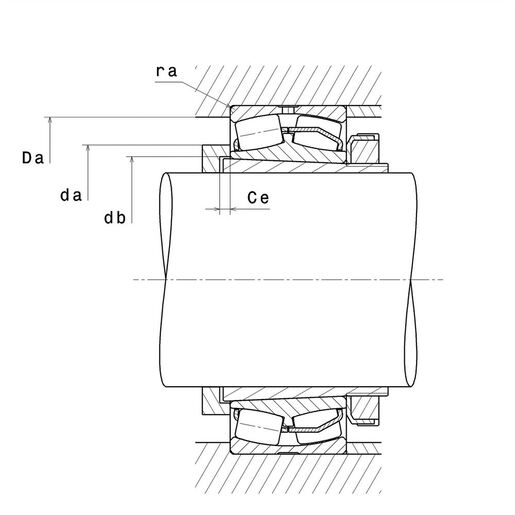

RECOMENDACOES DE BARREIRA

da máx 0 mm
da mín 141 mm
Da máx 199 mm
ra máx 2 mm
Product classification image
Calcul factors image
