Rolamento de rolos cônicos, gaiola em aço
O rolamento de uma carreira de rolos cônicos está disponível na série métrica (normas ISO 355 e JIS B 1512) e em polegadas (norma ABMA, série métrica incluindo "J"). A versão de 1 carreira na gama de rolamentos de rolos cônicos é muito utilizada e geralmente montada em oposição.
Arquivo 3D
Folha de dados técnica
Especificações

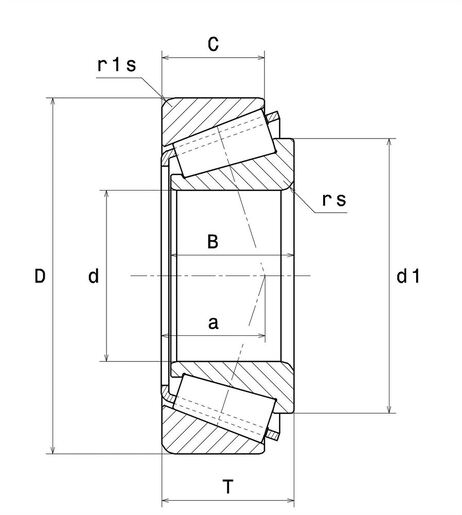

CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| d - Internal diameter | 130 mm |
| D - External diameter | 230 mm |
| B - Bearing/Inner ring width | 40 mm |
| C - Outer ring width | 34 mm |
| T - Total width | 43,75 mm |
| d1 - External diameter inner ring | 176 mm |
| a - Charge load application point | 45,5 mm |
| rs - Min fillet radius | 4 mm |
| r1s - Min fillet radius | 3 mm |
| Peso | 7,05 kg |
| Referência ISO355 | T4FB130 |
| Marca | NTN |
DESEMPENHO | |
|---|---|
| C - Capacidade de carga dinâmica | 415 kN |
| C0 - Capacidade de carga estática | 505 kN |
| Cu - Limite de de carga à fadiga | 51,5 kN |
| A2 - Coeficiente de vida útil | 1 |
| e - Coefficient | 0.44 |
| Y0 - Static axial load coefficient | 0.76 |
| Y2 - Upper axial load coefficient | 1.38 |
| Nlim - Oil lubrication limit speed | 2000 tr/min |
| Nlim - Grease lubrication limit speed | 1500 tr/min |
| Tmin - Temperatura mín de operação | -40 °C |
| Tmax - Temperatura máx de operação | 120 °C |
| FTF - Frequência de giro da gaiola | 0,432 Hz |
| BSF - Frequência de giro do elemento rolante | 6,889 Hz |
| BPFO - Frequência de passagem na pista externa | 8,632 Hz |
| BPFI - Frequência de passagem na pista interna | 11,368 Hz |
RECOMENDACOES DE BARREIRA | |
|---|---|
| da max - Max shoulder diameter IR | 152 mm |
| db min - Min IR shoulder diameter | 148 mm |
| Da min - Min shoulder diameter OR | 203 mm |
| Da max - Max shoulder diameter OR | 216 mm |
| Db min - Min OR shoulder diameter | 218 mm |
| Ca - Min clearance | 7 mm |
| Cb - Min clearance | 9,5 mm |
| ra max - Max fillet radius | 3 mm |
| r1a - Max fillet radius | 2,5 mm |
