6005LLUNR/2AS - NTN

6005LLUNR/2AS

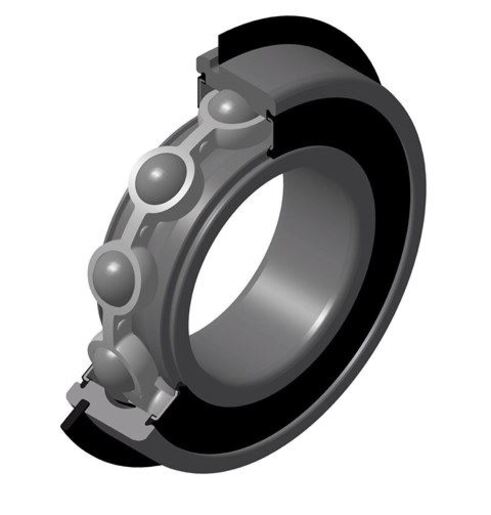

Rolamento rígido de esferas, carga radial, gaiola em aço, ranhura e anel elástico no anel externo, juntas com contato nos dois lados

O rolamento de uma carreira de esferas é o rolamento mais popular. Ele está disponível em uma ampla variedade de tamanhos e em diversas possíveis opções: proteções com defletores ou vedações, presença de um segmento de bloqueio, folgas internas variadas, diversos tipos de gaiola, entre outros.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

CARACTERÍSTICAS TÉCNICAS

d - Internal diameter 25 mm
D - External diameter 47 mm
B - Bearing/Inner ring width 12 mm
a min - Min position Groove 1,9 mm
a max - Max position groove 2,06 mm
Ca min - Mini segment position 3,02 mm
Ca max - Max segment position 3,18 mm
rs - Min fillet radius 0,6 mm
rNs - Min fillet radius 0,5 mm
D3 - Max bottom groove diameter 44,6 mm
b min - Min groove width 1,35 mm
b max - Max groove width 1,65 mm
r0 max - Max bottom groove radius 0,4 mm
D4 max - Max outer diameter of assembled stop ring 52,7 mm
f - Stop ring thickness 1,12 mm
Referência do anel trava R47
Classe de folga radial CN
Peso 0,08 kg
Marca NTN
Product classification image

DESEMPENHO

C - Capacidade de carga dinâmica 11,2 kN
C0 - Capacidade de carga estática 5,85 kN
Cu - Limite de de carga à fadiga 0,38 kN
f0 - Coefficient 14.5
Nlim - Grease lubrication limit speed 9400 tr/min
Tmin - Temperatura mín de operação -25 °C
Tmax - Temperatura máx de operação 110 °C

RECOMENDACOES DE BARREIRA

da min - Min shoulder diameter IR 29 mm
da max - Max shoulder diameter IR 30,5 mm
Da max - Max shoulder diameter OR 43 mm
ra max - Max shaft & housing fillet radius 0,6 mm
rNa max - Max fillet radius on segment side 0,5 mm
Db min - Min stop ring position diameter 53,5 mm
