6017NR - NTN

6017NR

Rolamento rígido de esferas, carga radial, gaiola em aço, ranhura e anel elástico no anel externo, aberto

O rolamento de uma carreira de esferas é o rolamento mais popular. Ele está disponível em uma ampla variedade de tamanhos e em diversas possíveis opções: proteções com defletores ou vedações, presença de um segmento de bloqueio, folgas internas variadas, diversos tipos de gaiola, entre outros.

Downloads

Arquivo 3D

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
CARACTERÍSTICAS TÉCNICAS
MarcaNTN
d - Internal diameter85 mm
D - External diameter130 mm
B - Bearing/Inner ring width22 mm
a min - Min position Groove2,67 mm
a max - Max position groove2,87 mm
rs - Min fillet radius1,1 mm
rNs - Min fillet radius0,5 mm
D3 - Max bottom groove diameter125,22 mm
b min - Min groove width3,1 mm
b max - Max groove width3,4 mm
r0 max - Max bottom groove radius0,6 mm
D4 max - Max outer diameter of assembled stop ring139,7 mm
f - Stop ring thickness2,82 mm
Referência do anel travaR130
Classe de folga radialCN
Peso0,89 kg
Product classification image
DESEMPENHO
C - Capacidade de carga dinâmica55 kN
C0 - Capacidade de carga estática43 kN
Cu - Limite de de carga à fadiga3 kN
f0 - Coefficient15.8
Nlim - Oil lubrication limit speed5900 tr/min
Nlim - Grease lubrication limit speed5000 tr/min
Tmin - Temperatura mín de operação-40 °C
Tmax - Temperatura máx de operação120 °C

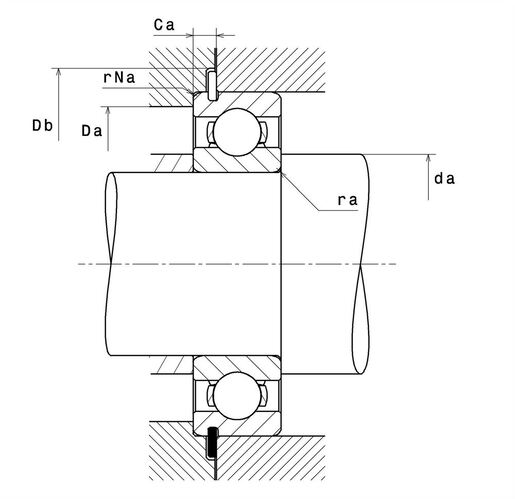

RECOMENDACOES DE BARREIRA
da min - Min shoulder diameter IR91,5 mm
Da max - Max shoulder diameter OR123,5 mm
ra max - Max shaft & housing fillet radius1 mm
rNa max - Max fillet radius on segment side0,5 mm
Ca min - Mini segment position5,39 mm
Ca max - Max segment position5,69 mm
Db min - Min stop ring position diameter141,5 mm
