6205NRZ - SNR

6205NRZ

Rolamento rígido de esferas, carga radial, gaiola em aço, ranhura e anel elástico no anel externo, blindagem em um lado

O rolamento de uma carreira de esferas é o rolamento mais popular. Ele está disponível em uma ampla variedade de tamanhos e em diversas possíveis opções: proteções com defletores ou vedações, presença de um segmento de bloqueio, folgas internas variadas, diversos tipos de gaiola, entre outros.

Downloads

arquivo CAD

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

CARACTERÍSTICAS TÉCNICAS

d 25 mm
D 52 mm
B 15 mm
d1 31,8 mm
D1 49,2 mm
a mín 2,31 mm
a máx 2,46 mm
Ca mín 3,33 mm
Ca máx 3,58 mm
rs mín 1 mm
rNs mín 0,5 mm
D3 máx 49,73 mm
b mín 1,35 mm
b máx 1,65 mm
r0 máx 0,4 mm
D4 máx 57,9 mm
f 1,07 mm
Referência do anel trava R52
Classe de folga radial CN
Peso 0,124 kg
Marca SNR
Product classification image

DESEMPENHO

Capacidade de carga dinâmica (C) 13,8 kN
Capacidade de carga estática (C0) 7,9 kN
Limite de de carga à fadiga (Cu) 0,36 kN
f0 13.9
Nref 14000 tr/min
Nlim 22000 tr/min
Temperatura mín (Tmin) -40 °C
Temperatura máx. de operação (Tmax) 120 °C

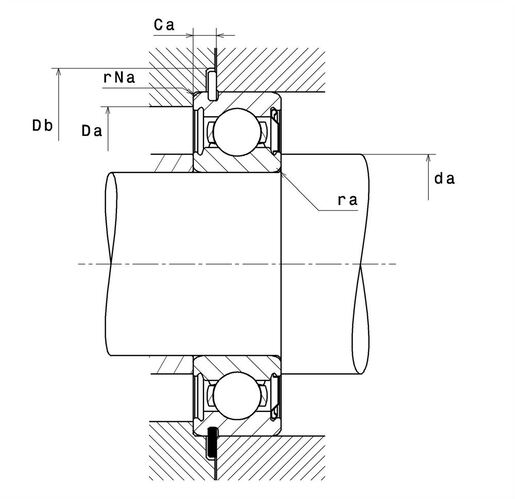

RECOMENDACOES DE BARREIRA

da mín 30 mm
da máx 31,8 mm
Da máx 47 mm
ra máx 1 mm
rNa máx 0,5 mm
Db mín 58,5 mm
Product classification image
Calcul factors image

Equivalentes
