Rolamento rígido de esferas, carga radial, gaiola em aço, ranhura e anel elástico no anel externo, blindagem em um lado
O rolamento de uma carreira de esferas é o rolamento mais popular. Ele está disponível em uma ampla variedade de tamanhos e em diversas possíveis opções: proteções com defletores ou vedações, presença de um segmento de bloqueio, folgas internas variadas, diversos tipos de gaiola, entre outros.
Arquivo 3D
Folha de dados técnica
| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | NTN |
| d - Internal diameter | 65 mm |
| D - External diameter | 120 mm |
| B - Bearing/Inner ring width | 23 mm |
| a min - Min position Groove | 3,86 mm |
| a max - Max position groove | 4,06 mm |
| rs - Min fillet radius | 1,5 mm |
| rNs - Min fillet radius | 0,5 mm |
| D3 - Max bottom groove diameter | 115,21 mm |
| b min - Min groove width | 3,1 mm |
| b max - Max groove width | 3,4 mm |
| r0 max - Max bottom groove radius | 0,6 mm |
| D4 max - Max outer diameter of assembled stop ring | 129,7 mm |
| f - Stop ring thickness | 2,82 mm |
| Referência do anel trava | R120 |
| Classe de folga radial | CN |
| Peso | 0,99 kg |
| DESEMPENHO | |
|---|---|
| C - Capacidade de carga dinâmica | 63,5 kN |
| C0 - Capacidade de carga estática | 40 kN |
| Cu - Limite de de carga à fadiga | 3,15 kN |
| f0 - Coefficient | 14.4 |
| Nlim - Oil lubrication limit speed | 6500 tr/min |
| Nlim - Grease lubrication limit speed | 5500 tr/min |
| Tmin - Temperatura mín de operação | -40 °C |
| Tmax - Temperatura máx de operação | 120 °C |

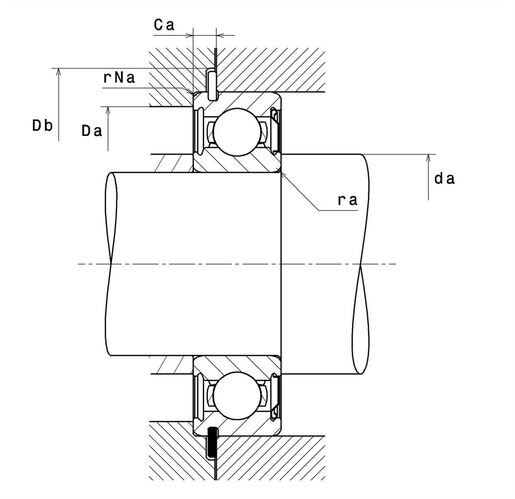

| RECOMENDACOES DE BARREIRA | |
|---|---|
| da min - Min shoulder diameter IR | 73 mm |
| Da max - Max shoulder diameter OR | 112 mm |
| ra max - Max shaft & housing fillet radius | 1,5 mm |
| rNa max - Max fillet radius on segment side | 0,5 mm |
| Ca min - Mini segment position | 6,58 mm |
| Ca max - Max segment position | 6,88 mm |
| Db min - Min stop ring position diameter | 131,5 mm |
