Rolamento de esferas de contato angular de alta precisão, gaiola em poliamida centrada nas esferas
Nas gamas de rolamentos de esferas e rolamentos de alta precisão, o rolamento de esferas de contato angular de alta precisão soluciona as mais exigentes restrições de confiabilidade com maiores desempenhos em termos de rigidez, velocidades, capacidade de carga e precisão. Ele é recomendado para aplicações exigentes em precisão, tais como em fusos de máquinas-ferramenta. A gama standard é complementada pelos produtos dedicados às necessidades de velocidade, vedação, lubrificação específica, entre outros.
Arquivo 3D
Folha de dados técnica
Especificações

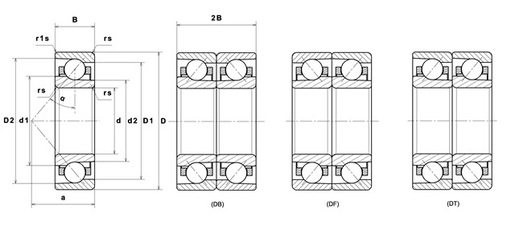

CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| d - Internal diameter | 12 mm |
| D - External diameter | 28 mm |
| B - Bearing/Inner ring width | 8 mm |
| d1 - External diameter inner ring | 17,9 mm |
| d2 - External diameter inner ring | 16,7 mm |
| D1 - Inner diameter outer ring | 23,1 mm |
| D2 - Inner diameter outer ring | 25,6 mm |
| a - Charge load application point | 8,8 mm |
| α - Ângulo de contato | 25 ° |
| rs - Min fillet radius | 0,3 mm |
| r1s - Min fillet radius | 0,15 mm |
| Classe de precisão | P42 |
| Peso | 0,021 kg |
| Marca | NTN |
DESEMPENHO | |
|---|---|
| C0 - Capacidade de carga estática | 2,82 kN |
| f0 - Coefficient | 13.7 |
| Nlim - Oil lubrication limit speed | 80000 tr/min |
| Nlim - Grease lubrication limit speed | 49500 tr/min |
| Nível de pré-carga | GL |
| Valor de pré-carga | 0,02 kN |
| Axial rigidity | 34,5 N/µm |
| Radial rigidity | 75,2 N/µm |
| Tmin - Temperatura mín de operação | -20 °C |
| Tmax - Temperatura máx de operação | 120 °C |
| FTF - Frequência de giro da gaiola | 0,395 Hz |
| BSF - Frequência de giro do elemento rolante | 4,119 Hz |
| BPFO - Frequência de passagem na pista externa | 3,948 Hz |
| BPFI - Frequência de passagem na pista interna | 6,052 Hz |

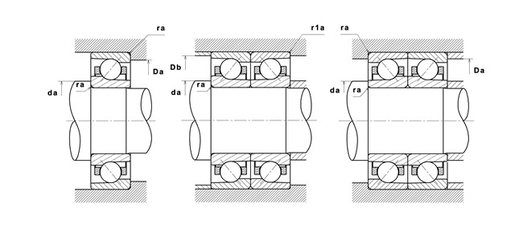

RECOMENDACOES DE BARREIRA | |
|---|---|
| da min - Min shoulder diameter IR | 14,5 mm |
| Da max - Max shoulder diameter OR | 25,5 mm |
| Db max - Max OR shoulder diameter | 26,8 mm |
| r1a - Max fillet radius | 0,15 mm |
| ra max - Max shaft & housing fillet radius | 0,3 mm |
