7002UADG/GLP42 - NTN

7002UADG/GLP42

Rolamento de esferas de contato angular de alta precisão, gaiola em poliamida centrada nas esferas

Nas gamas de rolamentos de esferas e rolamentos de alta precisão, o rolamento de esferas de contato angular de alta precisão soluciona as mais exigentes restrições de confiabilidade com maiores desempenhos em termos de rigidez, velocidades, capacidade de carga e precisão. Ele é recomendado para aplicações exigentes em precisão, tais como em fusos de máquinas-ferramenta. A gama standard é complementada pelos produtos dedicados às necessidades de velocidade, vedação, lubrificação específica, entre outros.

Downloads

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

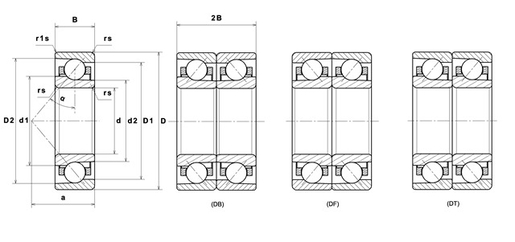

CARACTERÍSTICAS TÉCNICAS

d 15 mm
D 32 mm
B 9 mm
d1 20,9 mm
d2 19,7 mm
D1 26,1 mm
D2 28,6 mm
a 10 mm
Ângulo de contato α 25 °
rs mín 0,3 mm
r1s mín 0,15 mm
f0 14.4
Classe de precisão P42
Peso 0,03 kg
Marca NTN
Product classification image

DESEMPENHO

Capacidade de carga estática, C0 3,55 kN
Nlim (óleo) 69800 tr/min
Nlim (graxa) 43200 tr/min
Nível de pré-carga GL
Valor de pré-carga 0,02 kN
Axial rigidity 38,7 N/µm
Radial rigidity 85 N/µm
Temperatura mín, Tmín -20 °C
Temperatura máx. de operação 120 °C
Frequência de giro da gaiola, FTF 0,408 Hz
Frequência de giro do elemento rolante, BSF 4,773 Hz
Frequência de passagem na pista externa, BPFO 4,899 Hz
Frequência de passagem na pista interna, BPFI 7,101 Hz

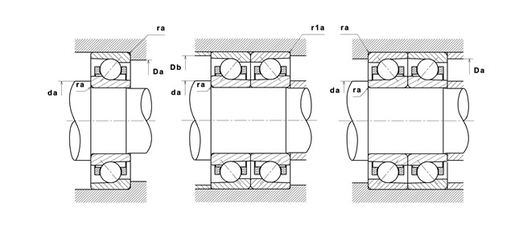

RECOMENDACOES DE BARREIRA

da mín 17,5 mm
Da máx 29,5 mm
Db máx 30,8 mm
r1a máx 0,15 mm
ra máx 0,3 mm
Product classification image
Calcul factors image
