7004UCG/GNP42U3G - NTN

7004UCG/GNP42U3G

Rolamento de esferas de contato angular de alta precisão, gaiola em poliamida centrada nas esferas

Nas gamas de rolamentos de esferas e rolamentos de alta precisão, o rolamento de esferas de contato angular de alta precisão soluciona as mais exigentes restrições de confiabilidade com maiores desempenhos em termos de rigidez, velocidades, capacidade de carga e precisão. Ele é recomendado para aplicações exigentes em precisão, tais como em fusos de máquinas-ferramenta. A gama standard é complementada pelos produtos dedicados às necessidades de velocidade, vedação, lubrificação específica, entre outros.

Downloads

Folha de dados técnica

FAÇA LOGIN para adicionar produtos à sua cesta
Contate-Nos
Especificações

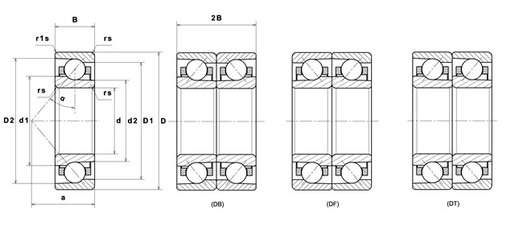

CARACTERÍSTICAS TÉCNICAS

d 20 mm
D 42 mm
B 12 mm
d1 28,1 mm
d2 26,4 mm
D1 34,9 mm
D2 38,4 mm
a 10,3 mm
Ângulo de contato α 15 °
rs mín 0,6 mm
r1s mín 0,3 mm
f0 14.1
Classe de precisão P42
Peso 0,067 kg
Marca NTN
Product classification image

DESEMPENHO

Capacidade de carga estática, C0 6,6 kN
Nlim (óleo) 59500 tr/min
Nlim (graxa) 37200 tr/min
Nível de pré-carga GN
Valor de pré-carga 0,069 kN
Axial rigidity 35,9 N/µm
Radial rigidity 192,2 N/µm
Temperatura mín, Tmín -20 °C
Temperatura máx. de operação 120 °C
Frequência de giro da gaiola, FTF 0,403 Hz
Frequência de giro do elemento rolante, BSF 4,774 Hz
Frequência de passagem na pista externa, BPFO 4,832 Hz
Frequência de passagem na pista interna, BPFI 7,168 Hz

RECOMENDACOES DE BARREIRA

da mín 24,5 mm
Da máx 37,5 mm
Db máx 39,5 mm
r1a máx 0,3 mm
ra máx 0,6 mm
